Arco elétrico: o acidente que acontece sem tocar em nada

O choque elétrico exige contato; o arco, não. Essa assimetria explica por que profissionais experientes, que jamais encostariam num barramento vivo, aparecem nas estatísticas de acidente grave: o arco alcança quem está apenas perto. Uma manobra de rotina, um painel que parecia normal, e o evento inteiro dura menos que um piscar — literalmente, pois a proteção que o interrompe trabalha em ciclos de rede.

Entender o mecanismo é o primeiro passo para respeitá-lo na medida certa, que é muita.

O que acontece num arco

O ar é isolante até deixar de ser. Quando a tensão entre dois pontos supera a rigidez dielétrica do ar entre eles — por aproximação, por contaminação, por uma falha que ionizou o caminho —, forma-se um canal de plasma condutor. A partir daí, a corrente que circula não é a corrente da carga: é a corrente de curto-circuito que a fonte consegue entregar, limitada quase só pela impedância do sistema. Em barramento de baixa tensão alimentado por transformador de porte, isso significa dezenas de milhares de amperes atravessando um canal de ar.

As consequências vêm em pacote. Temperatura no núcleo do arco de milhares de graus — suficiente para vaporizar cobre, e cobre vaporizado expande milhares de vezes o próprio volume. Dessa expansão nasce a onda de pressão que arremessa portas de painel e pessoas. Junto viajam metal fundido em gotículas, radiação intensa capaz de queimar pele e retina à distância, e o som acima de qualquer limite ocupacional. A vítima típica de arco não tocou em nada: estava em frente ao painel, dentro do raio em que a energia liberada queima.

Essa energia tem nome e unidade — energia incidente, medida na distância de trabalho — e é ela que dimensiona a proteção. Cresce com a corrente de falta disponível e, ponto que merece destaque, com o tempo que a proteção leva para extinguir o evento. Proteção lenta transforma arco breve em incêndio dirigido.

De onde os arcos vêm

Quase nunca do nada. O arco costuma ser o último capítulo de uma história que a manutenção poderia ter lido antes.

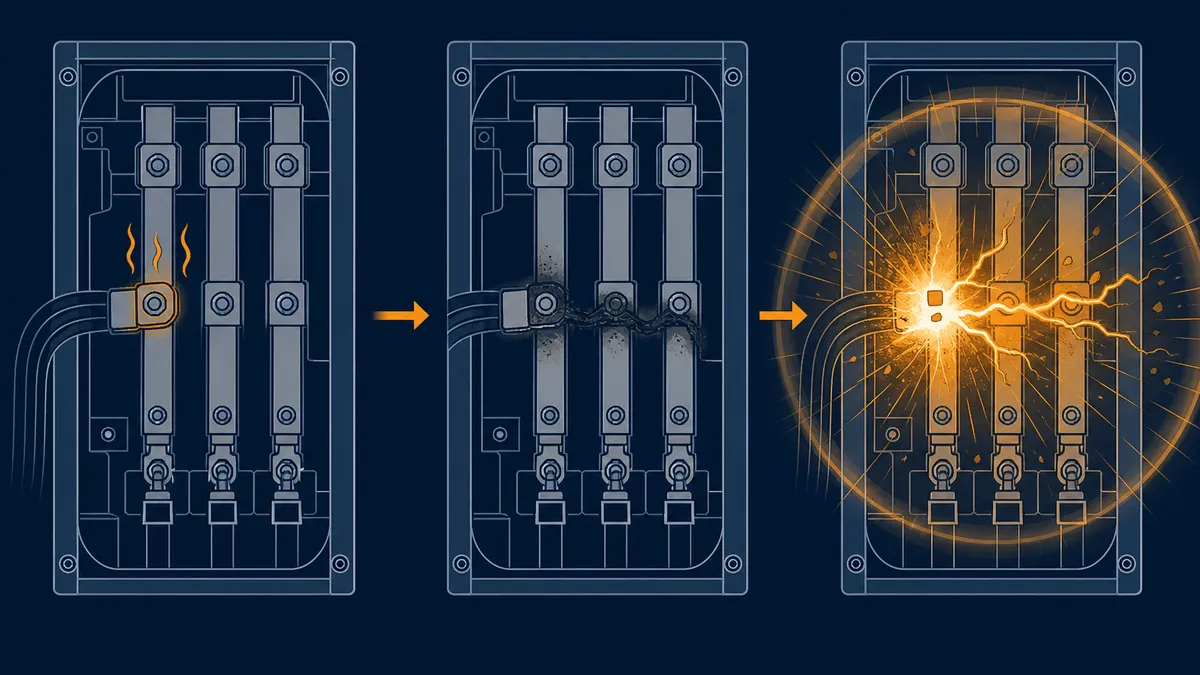

Conexão frouxa que aqueceu por meses, carbonizou a isolação vizinha e criou o caminho ionizado. Poeira condutiva acumulada sobre isoladores — ambientes com pó metálico ou fuligem são notórios. Umidade e condensação dentro de painel. Roedor ou ferramenta esquecida fechando o espaço entre barramentos. Manobra de equipamento já comprometido: a seccionadora com contato degradado que alguém opera sob carga. Instrumento de medição na escala errada, encostado onde a categoria do instrumento não permite.

A lista tem um traço comum: quase tudo é detectável por inspeção e preditiva. A conexão que esquenta aparece na termografia meses antes de virar notícia — o elo entre a rotina de termografia de quadros e a prevenção de arco é direto. Poeira, umidade e vestígio de aquecimento aparecem na inspeção visual de quadros elétricos. Arco elétrico em instalação bem mantida é evento raro; em instalação abandonada, é cronograma.

Como se trabalha respeitando o risco

A hierarquia de controle da NR-10 começa pela medida mais eficaz: desenergizar. Serviço em equipamento morto, com a sequência completa de bloqueio e etiquetagem (LOTO), zera o risco de arco no ponto de trabalho. Trabalho energizado é exceção que exige justificativa técnica, análise de risco documentada e trabalhador autorizado — jamais conveniência de cronograma.

Quando a exposição existe — manobras, testes, diagnóstico —, entram as barreiras. Manobrar com a porta do painel fechada e o corpo fora do eixo da porta: a estrutura do painel é a primeira blindagem, e o eixo frontal é a linha de tiro da onda de pressão. Distância: energia incidente cai rapidamente com o afastamento, e cada passo para trás vale EPI. Vestimenta com proteção contra arco, dimensionada para a energia incidente do ponto — e a categoria exigida se confirma caso a caso, na análise de energia incidente da instalação; a roupa sintética comum, num arco, derrete sobre a pele e agrava a queimadura que deveria evitar.

E a barreira de engenharia, decidida em projeto: proteção bem coordenada e rápida, que corta o tempo do arco — seletividade e ajuste de proteção são investimento de segurança, não só de continuidade. Painéis modernos com compartimentação e ensaio de arco interno somam camadas.

Erros recorrentes

Tratar manobra como ato administrativo. Abrir e fechar disjuntor de porte é interação com o cenário de maior energia do sistema; posição do corpo e porta fechada são procedimento, não frescura.

Confiar que baixa tensão é baixo risco. A energia do arco vem da corrente disponível, e os maiores curtos-circuitos de uma instalação industrial moram justamente no barramento de BT do secundário do transformador.

Abrir painel energizado para “só olhar”. Inspeção visual em painel vivo tem regra, distância e EPI — e tudo que dispensa abertura, como janelas de inspeção termográfica, trabalha a favor.

Adiar o reaperto e a limpeza. O arco de amanhã está aquecendo hoje, visível em infravermelho.

Conclusão

O arco elétrico inverte a intuição básica da segurança elétrica — a de que o perigo exige contato. Contra ele valem, na ordem: equipamento morto, proteção rápida, distância, barreira física, vestimenta. E antes de tudo isso, a manutenção que remove as causas enquanto são só pontos quentes numa tela de termovisor.

O arco avisa com meses de antecedência. Em infravermelho.
