Termografia de quadros: o defeito aparece antes da falha

Toda conexão elétrica ruim conta sua história antes do desfecho — e conta em temperatura. O terminal frouxo aumenta a resistência de contato; a resistência, sob corrente, vira calor; o calor oxida o contato, que piora, que aquece mais. O ciclo roda por semanas ou meses, invisível a olho nu, até terminar em isolação carbonizada, condutor rompido ou, no pior roteiro, no arco elétrico que descrevi em artigo próprio.

A termografia interrompe essa história no primeiro capítulo. A câmera de infravermelho enxerga a assinatura térmica do defeito quando ele ainda custa um reaperto — e é por isso que a inspeção termográfica periódica de quadros é, provavelmente, a preditiva com melhor relação custo-benefício de toda a manutenção elétrica.

O que a câmera mede, e o que ela não mede

O termovisor mede radiação infravermelha e a converte em temperatura de superfície. Duas ressalvas técnicas moram nessa frase.

Primeira: superfície. A câmera não atravessa tampas nem enxerga o interior de um barramento blindado. Inspeção termográfica séria se faz com acesso ao que interessa — painel aberto por quem tem autorização e EPI, ou janelas de inspeção infravermelha instaladas justamente para isso.

Segunda: a conversão depende da emissividade do material. Metal polido reflete mais do que emite, e engana o instrumento; superfícies pintadas, isolações e conexões oxidadas se comportam bem. Superfícies foscas e pintadas ficam na faixa de 0,90 a 0,95 de emissividade — a dos materiais que de fato interessam num quadro —, e o valor ajustado no instrumento se confirma pelo material medido. Termografista que não ajusta emissividade entrega números decorativos.

ΔT: o número que importa

Temperatura absoluta diz pouco. Um barramento a 55 °C pode ser normal num quadro carregado em tarde quente, e um terminal a 40 °C pode ser grave numa manhã fria. O diagnóstico se faz por comparação — o ΔT, a diferença de temperatura entre o ponto suspeito e uma referência.

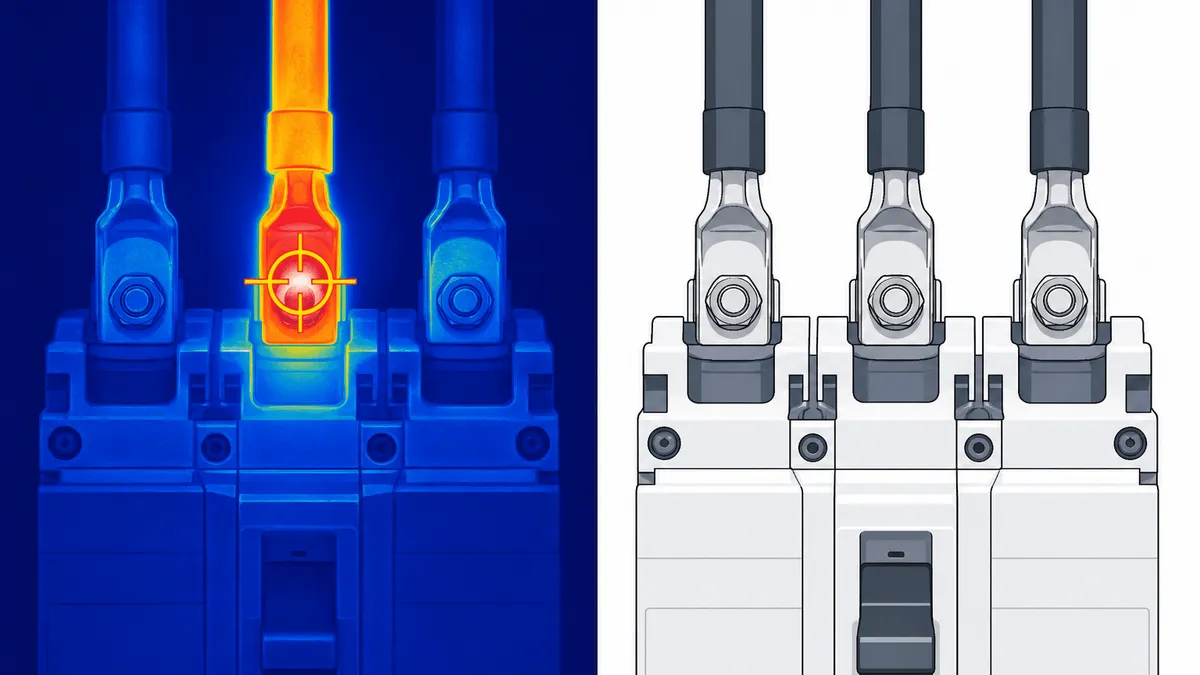

A comparação mais poderosa é entre fases: três condutores do mesmo circuito, com a mesma corrente, deveriam ter a mesma temperatura. Uma fase destoando das irmãs é o defeito clássico se apresentando. Compara-se também com componentes similares sob carga similar e com o ambiente.

A severidade se classifica por faixas de ΔT, na linha das referências internacionais de ensaio de manutenção: diferenças pequenas, de poucos graus, entram como observação a acompanhar; a faixa intermediária indica defeito provável, com correção programada; diferenças grandes, de dezenas de graus, indicam defeito sério com prioridade; e o extremo pede intervenção imediata — com os limites exatos de cada faixa a confirmar caso a caso, no procedimento adotado e na norma de referência do ensaio. A régua transforma imagem bonita em decisão de manutenção — sem faixas de severidade, o relatório termográfico é um álbum.

Uma condição de contorno que separa a inspeção válida da inválida: carga. Defeito de conexão aquece com a passagem de corrente; quadro operando a vazio esconde tudo. A carga mínima exigida durante a inspeção se confirma caso a caso, no procedimento adotado — abaixo dela, agenda-se para o horário de demanda, ou o resultado vale pouco.

Da imagem ao plano de ação

O produto da termografia é o relatório com decisão embutida. Cada anomalia documentada com a imagem térmica, a foto visual do ponto, o ΔT medido, a carga no momento, a classificação de severidade e a recomendação — reapertar, substituir, investigar, reinspecionar após correção.

E o ganho composto vem da série: comparar a inspeção atual com as anteriores. O ponto que sobe alguns graus a cada ciclo é um defeito em progressão mesmo que ainda não tenha cruzado faixa de severidade — a lógica de tendência que atravessa toda a preditiva e que aprofundo no artigo sobre tendência e linha de base.

A reinspeção pós-correção fecha o ciclo e é o passo mais esquecido: reaperto mal feito reaparece na câmera em minutos, e é melhor descobrir na hora do que no próximo ciclo semestral.

Erros comuns

Inspecionar sem carga e concluir “tudo normal”. O relatório mais perigoso da preditiva, pois carimba saúde num sistema não testado.

Ignorar reflexos. Superfície metálica refletindo uma lâmpada ou o próprio operador gera ponto quente fantasma. Mudar o ângulo de visada e reavaliar é gesto básico do termografista.

Comparar inspeções em condições diferentes sem registrar. Carga, temperatura ambiente e ventilação mudam tudo; sem esses dados anotados, a comparação entre ciclos vira adivinhação.

Fotografar e não tratar. A anomalia classificada que não vira ordem de serviço é diagnóstico desperdiçado — a câmera achou, a gestão perdeu.

Esquecer que o quadro está vivo. Termografia se faz em equipamento energizado e sob carga, o que impõe regras próprias de segurança. O tema rende artigo inteiro: por que a termografia se faz com o quadro energizado.

Conclusão

A termografia converte o principal modo de falha dos quadros — a conexão que degrada — de surpresa em cronograma. ΔT entre fases, carga mínima, emissividade ajustada, faixas de severidade, comparação com o histórico: com método, a câmera entrega meses de antecedência sobre a falha.

Defeito elétrico esquenta antes de quebrar. Basta haver alguém olhando na frequência certa.
