Inspeção visual de quadros elétricos: checklist do que procurar

Entre as rotinas de manutenção elétrica, a inspeção visual de quadros é a de menor tecnologia e maior taxa de achado. Sem instrumento além dos olhos, uma lanterna e critério, ela encontra a maioria dos problemas que vão parar em relatório: identificação sumida, vestígio de aquecimento, improviso acumulado, vedação perdida. O que ela exige não é equipamento — é saber o que procurar e olhar com método, sempre o mesmo, quadro após quadro.

Segue o roteiro que a prática consolidou, na ordem em que os olhos deveriam percorrer.

Antes de abrir: o entorno e a carcaça

A inspeção começa do lado de fora. Acesso ao quadro desobstruído — o extintor, o armário e as caixas empilhadas na frente do QGBT são achado clássico e não conformidade séria, pois quadro inacessível em emergência é desligamento que não acontece. Sinalização de segurança presente e legível. Porta fechando e travando; fecho quebrado com porta encostada é barreira de proteção desativada.

A carcaça conta história: pontos de corrosão, amassados, furos abertos por onde entraram cabos e nunca entrou vedação. Grau de proteção do invólucro perde o sentido com uma furadeira — o quadro projetado para ambiente úmido, com furo aberto em cima, é um coletor de gotejamento. Vedações de borracha ressecadas ou soltas entram na mesma conta.

Abertura de porta é interação com painel possivelmente vivo: trabalhador autorizado, EPI conforme a análise da instalação, e as regras de trabalho próximo a partes energizadas que discuti em por que a termografia se faz com o quadro energizado — a inspeção visual observa, jamais toca. Encontrou algo que pede intervenção, o achado vira ordem de serviço com o regime completo de bloqueio e etiquetagem.

Dentro: os sinais térmicos

Aquecimento deixa rastro visível muito antes da falha. Isolação de condutor descolorida — o branco amarelado, o preto acinzentado e fosco — perto de terminais. Marcas de escurecimento em bornes e conexões. Plástico de componentes deformado ou craquelado. Cheiro característico de isolação sobreaquecida, que qualquer eletricista experiente reconhece de porta aberta.

Cada um desses sinais é uma termografia atrasada: a conexão que a câmera da termografia de quadros teria flagrado meses antes, agora visível a olho nu. Sinal térmico visual é achado de prioridade alta por definição, pois o estágio silencioso já passou.

Dentro: ordem, identificação e integridade

Identificação dos circuitos: cada disjuntor com sua etiqueta, legível, correspondendo à realidade — e a correspondência é o ponto, pois etiqueta errada é pior que etiqueta ausente. O diagrama do quadro presente e coerente com o instalado, na linha da documentação que o prontuário de instalações elétricas exige.

Organização interna: condutores penteados e fixados, sem esforço mecânico sobre terminais, sem emendas dentro do quadro — emenda é achado, sempre. Barramentos com isoladores íntegros, sem trinca. Tampas mortas e placas de fundo no lugar: quadro com barramento exposto atrás de porta comum é barreira pela metade.

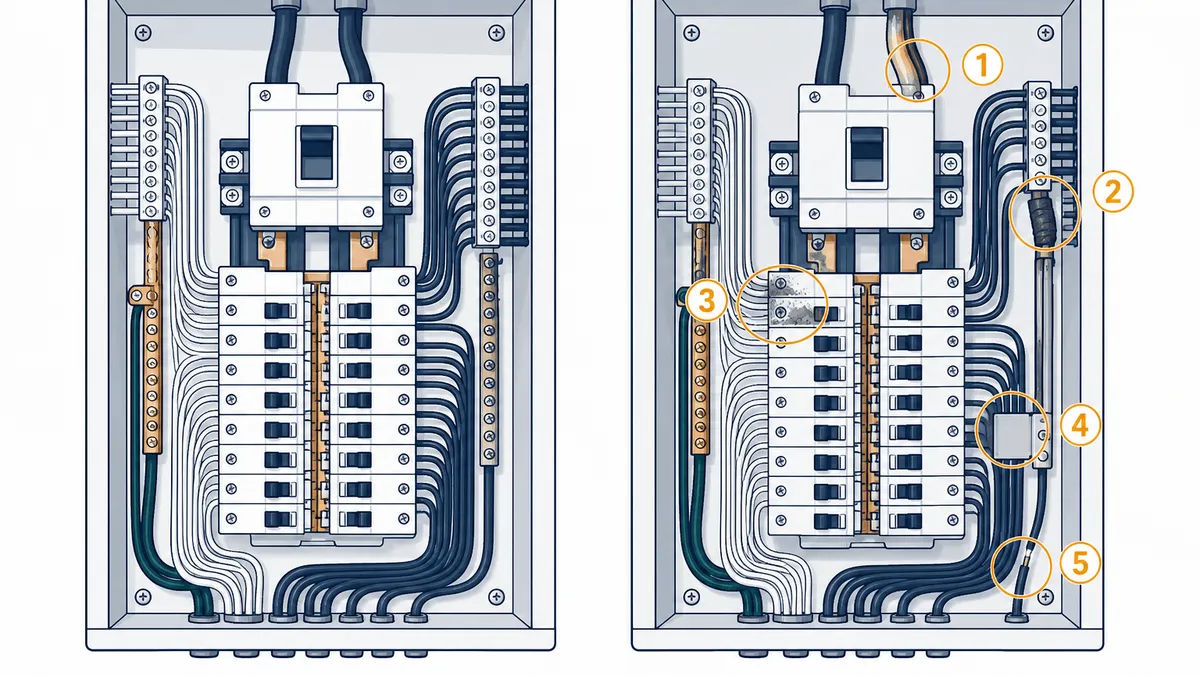

Os improvisos que denunciam a história do quadro: condutor fino demais saindo de disjuntor de calibre alto, jumpeamento provisório que ficou, fita isolante em quantidade, disjuntor de fabricante trocado destoando do conjunto, furos de reserva sem tampão. Cada improviso é uma decisão adiada; o inventário deles mede a dívida técnica do quadro.

Presença de corpos estranhos: poeira em acúmulo — combustível do trilho de arco elétrico —, teias, vestígio de roedores, ferramenta ou parafuso esquecido sobre a base. E umidade em qualquer forma: gotejamento, mancha de escorrimento, oxidação esverdeada em cobre.

Componentes de proteção: DPS com indicador de fim de vida na cor errada — o dispositivo esgotado fazendo figuração, como alertei em DPS e SPDA —, disjuntores com alavanca quebrada, DR presente onde o projeto pede. Botão de teste do DR acionado na periodicidade é ensaio funcional simples que a rotina esquece — e a periodicidade certa se confirma caso a caso, no plano de manutenção da instalação.

Registro: o que separa ronda de inspeção

Inspeção sem registro é passeio. Cada quadro com sua ficha — física ou no sistema —, cada achado com foto, localização e classificação de criticidade: o que pede ação imediata, o que entra na programação, o que fica em observação. A série de inspeções de um mesmo quadro conta a tendência da instalação inteira, no espírito de tendência e linha de base — o quadro que acumula achados a cada ciclo está pedindo reforma, e o número de improvisos por inspeção é um indicador de gestão tão bom quanto qualquer KPI.

Erros comuns

Inspecionar sem roteiro, “no olho”. Cada inspetor olha uma coisa, nada é comparável, e o achado depende do humor do dia.

Fotografar o problema e não abrir ordem. O improviso documentado em cinco inspeções seguidas é a assinatura da gestão que vê e não age.

Corrigir na hora, com o quadro vivo. O reaperto de dois minutos que viola todo o regime de segurança — diagnóstico e correção são momentos distintos.

Pular os quadros pequenos. O QGBT recebe atenção; o quadrinho da bomba, nunca. A falha não consulta a hierarquia dos quadros.

Conclusão

A inspeção visual é a preditiva de entrada: barata, frequente, reveladora. Feita com roteiro, registro e classificação, ela alimenta a termografia, a programação de correções e o retrato de saúde da instalação.

Olhar todo mundo olha. Inspecionar é olhar sabendo o quê — e anotar.
