Banco de capacitores: medir capacitância antes que o fator de potência cobre

Existe um equipamento na instalação cuja falha não faz barulho, não solta fumaça e não para produção — ela chega pelo correio, na fatura de energia. O banco de capacitores de correção de fator de potência degrada em silêncio, célula a célula, e o primeiro sintoma visível costuma ser a cobrança de reativo excedente que o financeiro repassa com uma interrogação. Entre a primeira célula morta e a primeira multa, meses se passam — meses em que uma medição de vinte minutos teria contado tudo.

Por que a instalação paga por reativo

Motores, transformadores e reatores precisam de campo magnético para funcionar, e campo magnético se sustenta com potência reativa — energia que oscila entre fonte e carga sem se converter em trabalho. Ela não move nada, mas ocupa espaço: circula pelos cabos, carrega os transformadores e a rede da concessionária como se fosse potência útil.

O fator de potência mede essa proporção entre o que se usa e o que se ocupa. A regulação brasileira estabelece o piso de referência — abaixo dele, a concessionária fatura o excedente de reativo, e o limite vigente e a forma de faturamento aplicável se confirmam caso a caso junto à concessionária, para a unidade consumidora em questão. O banco de capacitores existe para resolver isso na origem: capacitor fornece localmente o reativo que as cargas indutivas consomem, e a rede deixa de transportá-lo.

O raciocínio de projeto é elegante; a consequência de manutenção, menos lembrada: o banco só corrige enquanto tem capacitância. E capacitância é exatamente o que ele perde com o tempo.

Como o banco morre

A célula capacitiva envelhece por estresse dielétrico, temperatura e — o acelerador moderno — harmônicas. Instalação cheia de inversores, retificadores e fontes chaveadas impõe ao capacitor correntes de frequências múltiplas que o aquecem além do projeto; capacitor é o componente da instalação que mais sente a poluição harmônica, pois sua impedância cai com a frequência e ele funciona como aspirador de harmônicas do sistema.

As células modernas falham com dignidade: dispositivos internos desconectam a célula rompida sem estrago externo. O banco continua energizado, o contator continua fechando, o controlador continua chaveando estágios — e a potência reativa entregue já não é a de placa. Nada na sala indica o problema. A degradação típica é gradual: perde-se uma célula, depois outra, o fator de potência da instalação desliza devagar, e a fronteira da cobrança se cruza sem cerimônia.

A medição que antecipa a fatura

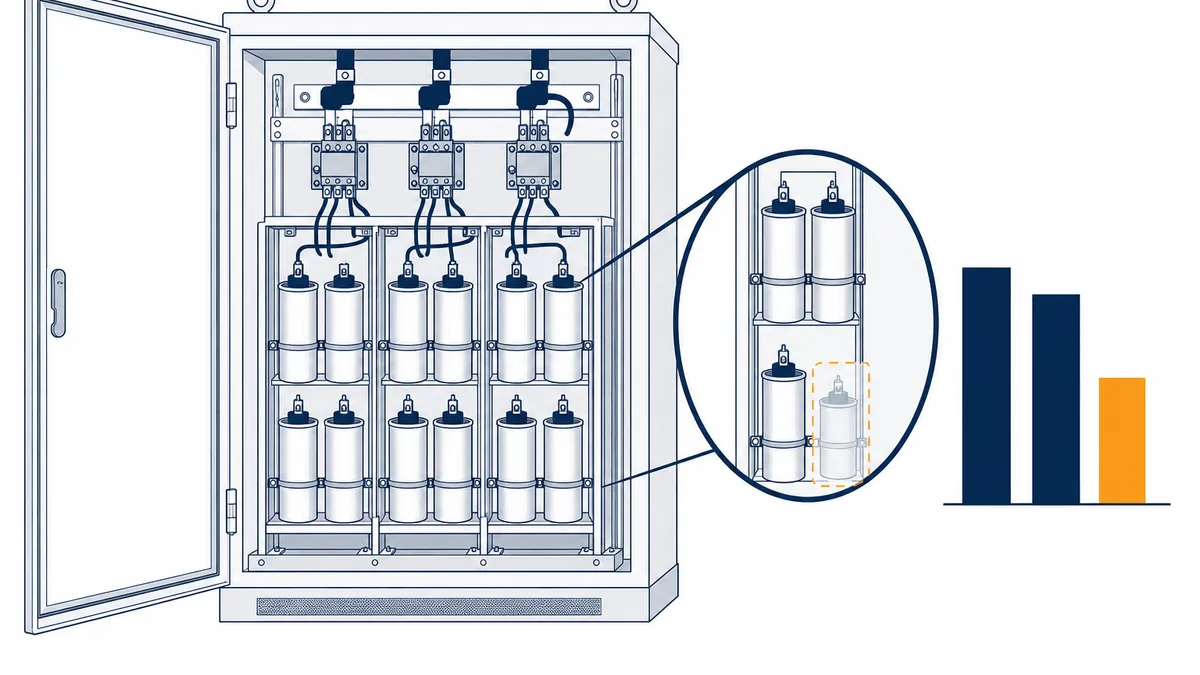

A preditiva do banco é conceitualmente simples: medir a capacitância de cada célula ou estágio e comparar com o valor de placa e com o histórico. Perda de capacitância além da tolerância indica células comprometidas; assimetria entre fases de um mesmo estágio denuncia a célula exata — a tolerância de desvio que reprova uma célula se confirma caso a caso, no procedimento de manutenção da instalação.

A medição é intrusiva e o componente, traiçoeiro — o regime de segurança pesa mais que a técnica. Capacitor é o dispositivo que armazena energia por definição: o ensaio exige desenergização e bloqueio conforme o bloqueio e etiquetagem, espera de dissipação respeitando os resistores internos de descarga, comprovação de ausência de tensão conforme o teste de ausência de tensão e descarga franca com curto-aterramento das células antes de qualquer contato. A espera mínima de minutos antes de tocar não é excesso: é a física do componente — o tempo de espera se confirma caso a caso, no procedimento da instalação e no manual do fabricante do banco.

Complementam o ensaio a inspeção visual — células estufadas, vazamento de impregnante, sinais de aquecimento em terminais, estado de contatores que chaveiam o banco dezenas de vezes por dia — e a leitura da corrente por fase em operação, que aponta assimetrias sem abrir nada. A termografia de quadros soma: contator de estágio com contato degradado é achado clássico.

O ângulo financeiro, que aqui é o ponto

Na maior parte da preditiva, o benefício se calcula evitando parada. No banco de capacitores, a conta é mais direta: a cobrança de reativo excedente é mensal, automática e proporcional ao buraco entre o fator de potência real e o de referência. Banco degradado é assinatura de multa.

A verificação cruzada custa pouco: acompanhar o fator de potência na fatura — ou no medidor, onde há monitoramento — e confrontá-lo com a capacidade instalada do banco. Fatura escorregando com banco “ligado” é o gatilho da medição. Instalação com gestão de energia madura fecha esse ciclo automaticamente; instalação sem gestão descobre pelo financeiro, meses e algumas multas depois.

E uma nota de projeto: banco que morre cedo demais é sintoma, não azar. Harmônicas acima do previsto, temperatura de sala, chaveamento excessivo por controlador mal parametrizado — a autópsia das células informa o projeto do próximo banco, incluindo a decisão entre banco convencional e banco dessintonizado, este último desenhado para conviver com a poluição harmônica.

Erros comuns

Confiar no controlador. O display mostra estágios acionados, e estágio acionado com células mortas é promessa sem lastro.

Tocar célula “desligada” sem descarga. O erro que o componente não perdoa.

Trocar célula avulsa sem investigar o conjunto. Células da mesma idade e mesmo estresse morrem em sequência; a primeira é amostra, e a medição do banco inteiro decide entre reposição pontual e reforma.

Ignorar o contator. O elo eletromecânico do banco trabalha mais que quase qualquer contator da instalação e falha mais que as células — estágio fora por contato gasto produz o mesmo sintoma na fatura.

Conclusão

O banco de capacitores é o raro equipamento cuja saúde se audita por dois caminhos independentes: a medição elétrica nas células e a linha do reativo na fatura. Manutenção madura cruza os dois — mede capacitância no ciclo preditivo e vigia o fator de potência no ciclo mensal.

Célula morta não avisa. A concessionária, sim — com juros.
