Ensaio de isolação com megôhmetro: lendo a saúde do motor

Motor elétrico morre, na maioria das vezes, pela isolação. O cobre do enrolamento dura gerações; o verniz que separa espira de espira e enrolamento de carcaça envelhece todos os dias — com temperatura, umidade, contaminação, vibração e o próprio estresse elétrico da operação. Quando a isolação cede, o desfecho é curto entre espiras ou falta à massa, rebobinamento ou sucata. E o detalhe que interessa à manutenção: essa morte é lenta, mensurável e anunciada.

O instrumento que lê o anúncio é o megôhmetro, e o ensaio de resistência de isolação é a preditiva básica de tudo que tem enrolamento — motores, bombas, transformadores, geradores.

O que o ensaio faz

O megôhmetro aplica uma tensão contínua conhecida entre o enrolamento e a carcaça — ou entre enrolamentos — e mede a corrente minúscula que atravessa a isolação. A razão entre tensão e corrente é a resistência de isolação, expressa em megohms ou gigaohms. Isolação sadia deixa passar quase nada; isolação degradada, contaminada ou úmida deixa passar cada vez mais.

A tensão de ensaio se escolhe conforme a tensão nominal da máquina — ensaiar motor de baixa tensão com tensão de ensaio desproporcional estressa sem necessidade; ensaiar com tensão de menos subestima problemas — e a tensão correta para cada classe se confirma caso a caso, na tabela do procedimento e na norma do ensaio. E a leitura não é instantânea por natureza: ao aplicar a tensão, a corrente inicial inclui componentes de carga capacitiva e absorção do dielétrico que decaem com o tempo. Por isso a leitura de referência clássica se toma após um minuto de aplicação.

Desse comportamento temporal nasce o índice mais elegante do ensaio: a relação entre a leitura de dez minutos e a de um minuto, o índice de polarização. Isolação seca e sadia continua “melhorando” ao longo dos dez minutos, e o índice sai confortavelmente acima da unidade; isolação úmida ou contaminada estabiliza cedo, e o índice fica raso. O número diagnostica o estado do dielétrico de um jeito que a leitura única não alcança — distinguindo, por exemplo, o motor que precisa de secagem do motor que precisa de rebobinagem.

Interpretar: o absoluto e a tendência

Existem pisos consagrados de aceitação — a referência prática usual para máquinas de baixa tensão gira em torno de valores mínimos de megohms proporcionais à tensão nominal da máquina — e o critério mínimo, com a correção de temperatura aplicável, se confirma caso a caso, no procedimento adotado e na norma do fabricante. Piso serve para reprovar o caso grave. Mas o valor solto engana nos dois sentidos, e a temperatura é o principal fator de confusão: resistência de isolação despenca com o aquecimento da máquina, caindo pela metade a cada poucos graus. Medir o motor quente após operação e comparar com a medição de bancada fria é comparar máquinas diferentes. Medição séria registra a temperatura e corrige — ou padroniza a condição de ensaio.

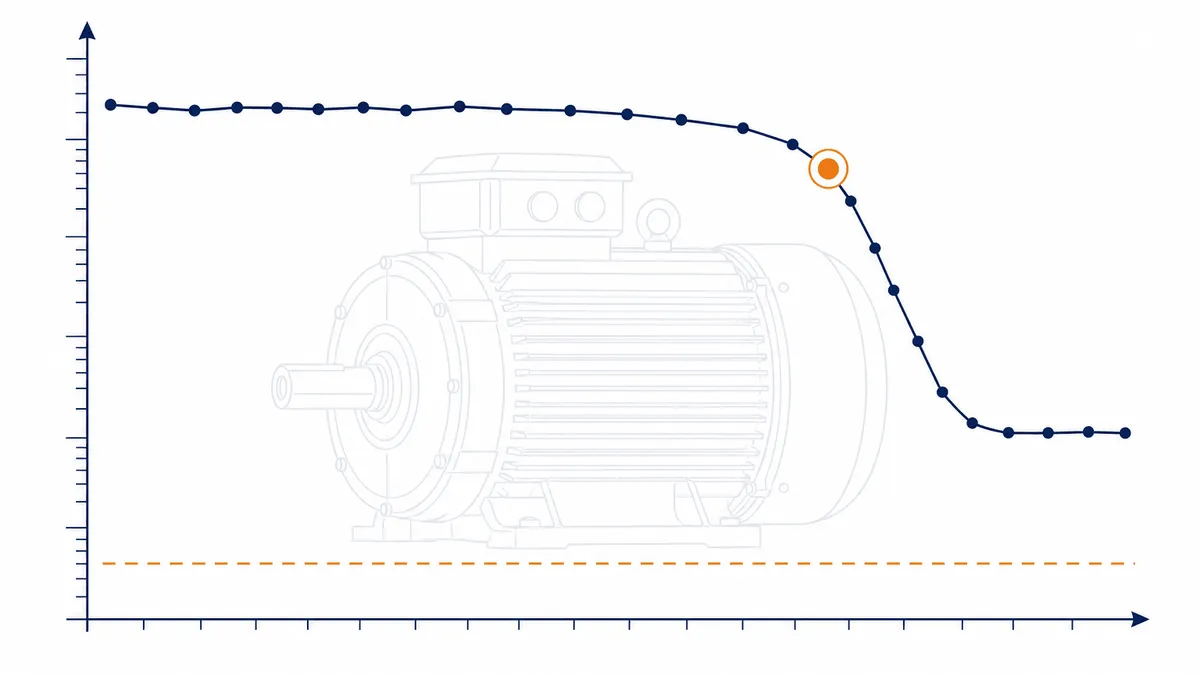

O diagnóstico forte, aqui como em toda a preditiva, é a série histórica. O motor que mediu centenas de megohms por anos e aparece com uma ordem de grandeza a menos está contando que algo mudou — ingresso de umidade, contaminação, trinca — mesmo que o valor novo ainda passe no piso. A lógica de linha de base e desvio, que estruturo no artigo sobre tendência e linha de base, tem no ensaio de isolação um dos seus melhores casos de uso.

A segurança do ensaio

O ensaio é intrusivo: exige desconectar o motor e tocar terminais. Portanto, regime de intervenção completo — desenergização, bloqueio e etiquetagem conforme o procedimento de LOTO, teste de ausência de tensão conforme o teste de ausência de tensão, e só então o megôhmetro entra em cena.

Dois cuidados específicos do ensaio. Antes: desconectar o que não deve ser ensaiado junto — cabos, capacitores, eletrônica de partida; inversor de frequência na linha do ensaio é eletrônica condenada. Depois: descarregar o enrolamento. O ensaio carrega a isolação como um capacitor, e ela devolve o choque a quem tocar o terminal em seguida; a descarga à terra após o ensaio, mantida por tempo proporcional ao de aplicação, é parte do procedimento e não cortesia.

Erros comuns

Medir sem desconectar. O megôhmetro enxerga tudo em paralelo — cabo, chave, proteção — e o resultado não caracteriza o motor. Serve como triagem de circuito; não serve como ensaio da máquina.

Ignorar a temperatura. A queda “alarmante” de inverno para verão que é só física, e a estabilidade “tranquilizadora” que esconde degradação compensada pelo frio.

Ensaiar máquina úmida e condenar. Motor que ficou parado em ambiente úmido mede mal por condensação superficial. Secagem e reensaio antes de qualquer sentença — o índice de polarização ajuda exatamente aqui.

Pular a descarga. O choque pós-ensaio é o acidente bobo mais previsível do procedimento.

Colecionar números sem série. Medição anual arquivada em pasta que ninguém compara é ritual, e ritual não antecipa falha.

Conclusão

O ensaio de isolação transforma a morte lenta do motor em curva num gráfico: leitura padronizada, temperatura registrada, índice de polarização quando a dúvida pede, comparação com a própria história da máquina.

Rebobinar custa caro e parar sem aviso custa mais. A isolação avisa com anos de antecedência — em megohms.
