Por que a termografia se faz com o quadro energizado

Há uma aparente contradição no coração da manutenção elétrica. De um lado, a regra de ouro que defendi no artigo sobre LOTO: serviço seguro é serviço em equipamento morto, bloqueado e testado. De outro, a inspeção termográfica que descrevi em artigo próprio — que exige o quadro energizado, sob carga, de preferência na hora de maior demanda. As duas regras parecem brigar. Entender por que não brigam é entender a diferença entre intervir e observar, e essa diferença organiza a segurança da preditiva inteira.

O defeito só aparece com corrente

A termografia procura calor gerado por resistência de contato sob corrente. Sem corrente, sem calor: o terminal frouxo num quadro desligado está à temperatura ambiente, indistinguível do terminal perfeito. Desenergizar para inspecionar seria apagar exatamente o sinal que se veio medir.

Pior: seria apagar seletivamente os sinais mais graves. O defeito sério aquece proporcionalmente à corrente que o atravessa — quadro a plena carga revela em dezenas de graus o que meia carga mostra em poucos. Daí a exigência de carga mínima durante o ensaio: a inspeção válida acontece com o sistema trabalhando, e de preferência trabalhando bastante.

O mesmo raciocínio vale para outras preditivas — a medição de superaquecimento em sistemas frigoríficos, a análise de vibração, a medição de qualidade de energia. Toda uma família de diagnósticos só existe com o equipamento em operação. A manutenção moderna convive com as duas condições, e o que muda entre elas não é o rigor: é o tipo de barreira.

Observar não é intervir

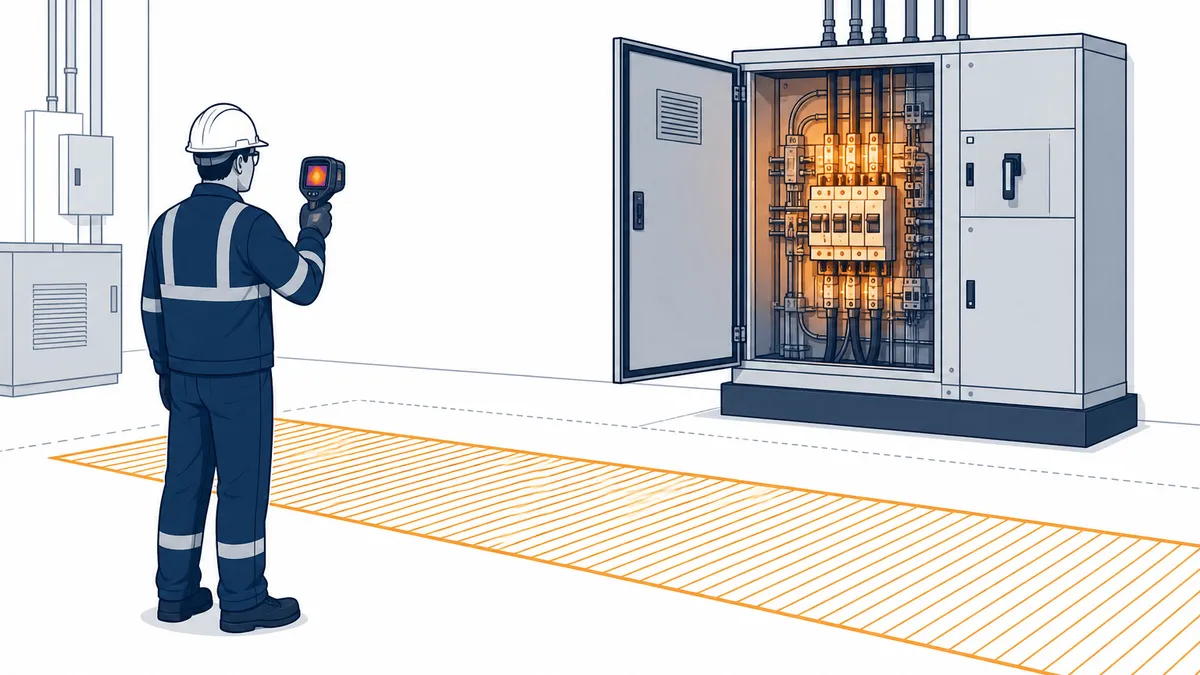

A conciliação das duas regras está numa distinção que os procedimentos maduros escrevem preto no branco: a inspeção termográfica é atividade de observação, sem contato. O termografista mede radiação à distância; nenhuma ferramenta toca barramento, nenhum terminal é aberto, nenhum componente é removido. O bloqueio e etiquetagem não se aplicam porque não há intervenção — aplica-se, no lugar, o conjunto de barreiras do trabalho próximo a partes vivas.

Distância de segurança respeitada conforme a classe de tensão, com as zonas da NR-10 como referência. EPI compatível com a exposição — e aqui a análise de risco de arco entra, pois estar diante de um painel aberto sob carga é estar na linha de tiro do cenário de arco elétrico que descrevi em artigo próprio. Abertura de tampas feita por trabalhador autorizado, com técnica e sem pressa; portas que não precisam abrir permanecem fechadas. Nada de circulação de terceiros na frente do painel durante a inspeção.

E a fronteira de aço do procedimento: encontrou defeito, não conserta na hora. A tentação é enorme — o terminal quente está ali, a chave está na caixa, são dois minutos. Mas o reaperto é intervenção, e intervenção muda de regime: vira ordem de serviço separada, com desenergização, bloqueio, teste de ausência de tensão e tudo que o regime de intervenção exige. O termografista diagnostica; a correção entra na programação com a prioridade que a severidade determinou.

Essa fronteira protege duas vezes. Protege o corpo de quem inspeciona, que jamais toca o sistema vivo. E protege a gestão do risco, pois a correção programada acontece com planejamento, peça certa e condição segura — em vez de improviso com o quadro quente.

As janelas de inspeção: engenharia dissolvendo o dilema

Existe uma solução de projeto que reduz o conflito a quase nada: janelas de inspeção infravermelha. Visores instalados nas tampas dos painéis, transparentes ao infravermelho, que permitem termografar os pontos críticos sem abrir porta alguma.

O ganho é triplo. Segurança — a barreira física do painel permanece íntegra durante toda a inspeção, e a exposição ao arco cai drasticamente. Qualidade — a inspeção fica mais rápida, e inspeção rápida se faz com mais frequência. Consistência — o ponto de visada é sempre o mesmo, o que fortalece a comparação entre ciclos, alma da análise de tendência e linha de base.

Em painel novo, especificar janelas nos pontos de conexão principais custa pouco. Em retrofit, a instalação exige critério — furar tampa de painel é modificação com projeto —, mas se paga no primeiro ciclo de inspeções; os pontos com janela instalada ou prevista se confirmam caso a caso, no projeto do painel.

Erros desse regime híbrido

Aplicar LOTO por reflexo e inspecionar quadro morto. O erro conceitual completo: procedimento de intervenção aplicado a atividade de observação, produzindo relatório inválido com sensação de rigor.

O oposto simétrico: usar a lógica da observação para intervir. “Já que o painel está aberto para a termografia, aproveita e reaperta.” A frase que transforma inspeção de baixo risco em trabalho energizado sem análise, sem autorização e sem EPI adequado.

Abrir tudo sempre. Painel que tem janela não precisa de porta aberta; porta que não tem ponto crítico atrás não precisa abrir. Cada abertura é exposição, e exposição se racionaliza.

Ignorar o contexto do horário. Inspecionar na madrugada por conveniência de agenda, com a carga no vale, e carimbar o sistema como saudável. A regra da carga mínima existe contra esse conforto.

Conclusão

A termografia energizada e o bloqueio total não são regras rivais — são regimes distintos para atividades distintas, com uma fronteira nítida entre observar e intervir. O termografista trabalha do lado de cá da fronteira, protegido por distância e barreira; a correção atravessa para o lado de lá, protegida por cadeado e teste.

Saber em qual lado se está, a cada minuto, é a competência inteira.
