Transformador a seco: rotina de limpeza e inspeção da cabine

O transformador a seco conquistou as subestações de shopping, hospital e prédio comercial por bons motivos: sem óleo, o risco de incêndio despenca, a exigência de contenção some, a manutenção simplifica. Mas “simplifica” virou, no boca a boca, “dispensa” — e aí mora o erro. O transformador a seco troca os cuidados do óleo por outros dois, menos glamourosos e igualmente inegociáveis: respirar ar limpo e se manter limpo. A máquina que alimenta o prédio inteiro depende, em grande parte, de poeira e ventilação.

Por que poeira é o inimigo número um

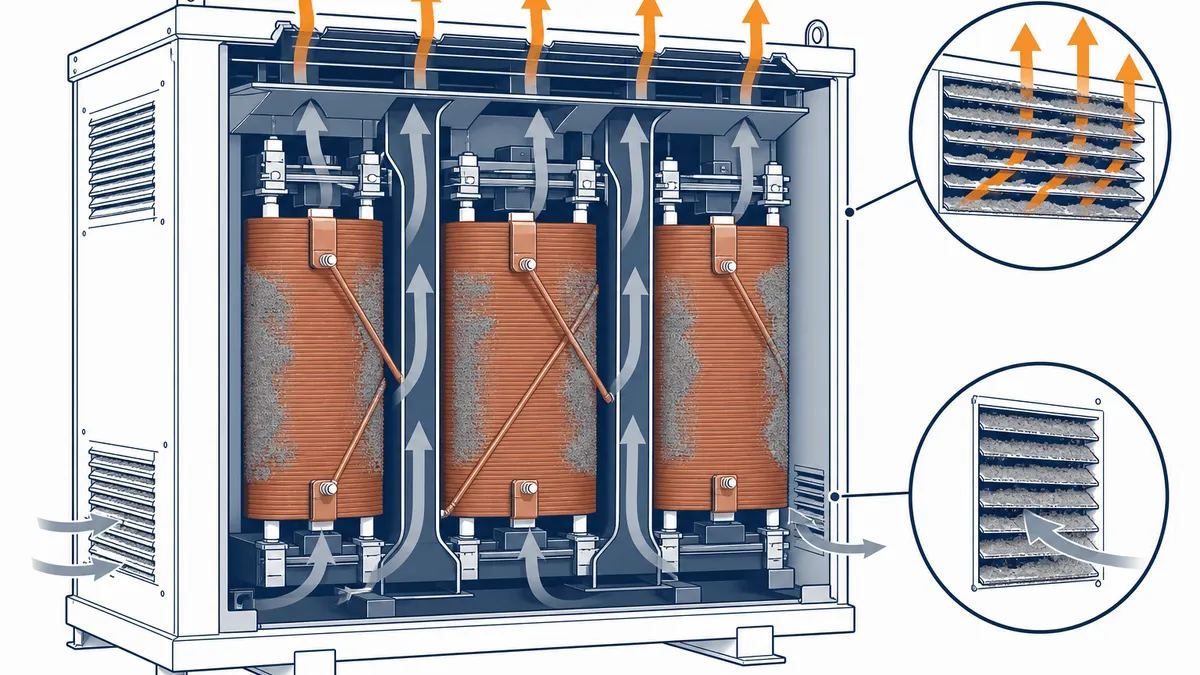

O transformador a seco resfria por convecção: o ar entra por baixo, atravessa os dutos entre bobinas e núcleo, sai quente por cima. Todo o projeto térmico da máquina pressupõe esse fluxo — e poeira ataca o fluxo pelos dois lados.

Depositada sobre as bobinas, forma a manta isolante térmica que ninguém pediu: a bobina passa a operar mais quente sob a mesma carga. E temperatura é a moeda da vida útil de isolação — a regra prática consagrada em máquinas elétricas é que cada punhado de graus persistentes acima da classe térmica corta pela metade a expectativa da isolação. O transformador empoeirado não falha amanhã; envelhece em dobro, silenciosamente, todos os dias.

Acumulada nos dutos de ventilação e nas venezianas da cabine, a poeira estrangula o fluxo na origem — mesmo efeito, outro mecanismo. E sobre as superfícies isolantes, espaçadores e apoios, entra o terceiro ataque, elétrico: pó mais umidade forma trilha condutora superficial, caminho de descargas parciais que erodem a isolação — o mecanismo primo do que descrevi para painéis na limpeza de painéis elétricos, aqui com tensão de outra ordem.

Núcleo do diagnóstico: quente demais, sujo demais e trilhando são três estradas para o mesmo destino — perda de isolação da máquina mais cara da instalação.

A rotina que mantém a máquina viva

A inspeção sem desligar, pela periferia e pelos sentidos, é a camada frequente: temperatura indicada pelos sensores das bobinas — o transformador a seco de porte carrega monitoramento térmico próprio, e a leitura comparada entre fases e com o histórico é preditiva pura, no espírito de tendência e linha de base —, ruído de operação, estado visual das venezianas e filtros da cabine, ventilação forçada acionando quando o projeto a prevê — os setpoints de alarme e desligamento por temperatura se confirmam caso a caso, na configuração da instalação.

A termografia soma na camada preditiva: conexões de média e baixa tensão do transformador seguem a mesma física da termografia de quadros, e ponto quente em terminal de trafo é achado de prioridade máxima.

A limpeza propriamente dita é intervenção maior, em regime completo de segurança — e em média tensão isso significa tudo do bloqueio e etiquetagem mais o aterramento temporário em média tensão, dos dois lados da máquina. Transformador desligado, bloqueado, testado e aterrado; só então se toca.

O método é o do painel, escalado: aspiração primeiro, sopro de ar seco e controlado onde o bocal não chega — dutos de ventilação entre bobinas pedem exatamente isso —, pincéis macios, atenção especial às superfícies isolantes e espaçadores onde a trilha condutora nasce. Inspeção aproveitando a máquina morta: reaperto de conexões conforme torque de projeto, estado dos calços e amortecedores, sinais de descarga superficial — as trilhas ramificadas que denunciam tracking —, descoloração de bobinas indicando sobreaquecimento localizado. E o ensaio de isolação com megôhmetro, na lógica do ensaio com megôhmetro, fecha a janela com a medição que alimenta o histórico — a tensão de ensaio e os critérios adotados se confirmam caso a caso, para os transformadores da instalação.

A cabine entra na mesma janela: limpeza do recinto, estado de vedações e telas contra ingresso de animais — roedor em cabine primária é causa clássica de desligamento com estrago —, iluminação, sinalização e desobstrução dos acessos.

Erros comuns

Confundir “sem óleo” com “sem manutenção”. O trafo a seco não pede análise de óleo; pede ar e limpeza. Trocou-se o cuidado, não se eliminou.

Limpar a cabine e não o transformador. O chão brilha, as venezianas respiram — e os dutos entre bobinas seguem entupidos, onde ninguém vê sem desligar.

Sopro de ar comprimido úmido direto nas bobinas. A nebulização condutora sobre a isolação de média tensão: o serviço que agrava o que veio prevenir.

Ignorar o monitoramento térmico. Sensor instalado, alarme parametrizado, e a leitura que ninguém acompanha entre uma manutenção e outra. A elevação gradual de temperatura sob carga constante é o transformador pedindo limpeza — de graça.

Estender a periodicidade por o trafo “nunca dar problema”. A ausência de falha não mede a degradação; a temperatura, a inspeção e o megôhmetro medem. Ambiente empoeirado — obra vizinha, tráfego, indústria — encurta o ciclo, e quem determina a periodicidade real é a condição encontrada, registrada limpeza após limpeza.

Conclusão

O transformador a seco é máquina de poucos pedidos: ar para respirar, superfícies limpas, conexões firmes, alguém olhando a temperatura. Atendidos, entrega décadas; ignorados, envelhece em silêncio até o desligamento que ninguém programou — o pior tipo.

A manutenção cabe numa frase: manter o ar passando e a poeira fora. A dificuldade nunca foi técnica. É lembrar que a máquina silenciosa também está na lista.
