DPS e SPDA: por que para-raios não protege seu equipamento

A cena se repete toda estação de chuva: o prédio tem SPDA em dia, laudo assinado, e mesmo assim a tempestade levou o servidor, a central de alarme e meia dúzia de fontes. O cliente liga indignado — “paguei pelo para-raios” — e a resposta técnica soa a desculpa: o SPDA fez exatamente o trabalho dele. O trabalho dele nunca foi proteger equipamento.

A confusão vem de tratar como um problema o que a engenharia trata como dois. Proteção externa cuida da estrutura: evita incêndio, dano físico, morte por descarga direta. Proteção interna cuida do que está ligado na tomada. São sistemas distintos, dimensionados por lógicas distintas, e um não substitui o outro.

Por onde o surto entra

Uma descarga atmosférica não precisa acertar o prédio para queimar o que há dentro dele.

O caminho mais óbvio é o conduzido: o raio atinge a rede da concessionária a quilômetros dali, e a sobretensão viaja pelos condutores até a entrada da instalação. Linhas de energia, de telefonia, de dados — toda linha metálica que entra na edificação é porta.

O caminho menos óbvio é o induzido. A corrente de descarga varia numa taxa brutal, e essa variação gera campo magnético intenso. Qualquer laço condutor nas vizinhanças — e uma instalação elétrica é uma coleção de laços — tem tensão induzida nele. Descarga captada pelo próprio SPDA, descendo comportadamente pelas descidas, induz surtos nos circuitos internos do prédio que ela mesma “protege”. Quanto maior a área do laço entre cabos de energia e de sinal, maior a tensão induzida.

E há o caminho pelo solo: a descarga que eleva o potencial da terra local, criando diferenças entre o aterramento da instalação e referências remotas — o cabo de dados que chega do prédio vizinho sente essa diferença inteira.

Contra nenhum desses três mecanismos a haste captora faz coisa alguma.

O que o DPS faz

O Dispositivo de Proteção contra Surtos é, na essência, uma chave controlada por tensão. Em condição normal, apresenta impedância altíssima e é invisível ao circuito. Quando a tensão excede seu nível de atuação, ele conduz — desviando a energia do surto para o aterramento — e volta ao estado de repouso passado o evento. A eletrônica sensível sobrevive porque a sobretensão foi ceifada antes de alcançá-la.

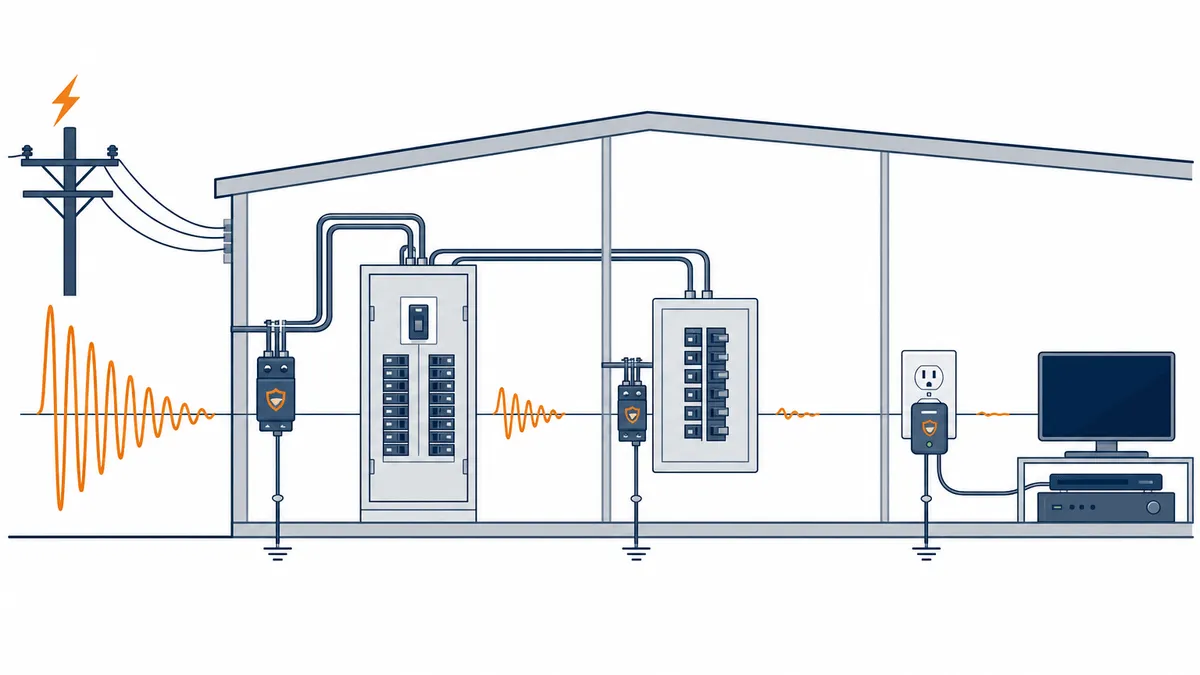

A proteção eficaz é escalonada, e a norma organiza o escalonamento em classes. O DPS de classe I, instalado na entrada da instalação, é o de maior capacidade de energia: dimensionado para parcelas de corrente de descarga direta. O de classe II, nos quadros de distribuição, apara o que passou do primeiro estágio. O de classe III, junto ao equipamento sensível, faz o acabamento fino. Cada estágio reduz o surto a um nível que o estágio seguinte administra — e a coordenação entre eles, incluindo distâncias mínimas de cabo entre estágios, é parte do projeto, com regra própria.

O DPS é também o elo que fecha a equipotencialização e o BEP para os condutores vivos: fase e neutro não podem ser ligados diretamente ao BEP, pois isso seria curto-circuito — o DPS faz essa ligação apenas durante o surto, quando ela é exatamente o que se precisa.

Erros de instalação que anulam o DPS

O mais comum: cabo comprido. A tensão que o equipamento enxerga durante o surto é a do DPS somada à queda nos cabos de conexão — e em fenômeno de frente rápida, cada metro de condutor acrescenta tensão relevante. DPS excelente com meio metro de cabo enrolado até o barramento de terra protege no papel. A regra prática do projeto é conexão a mais curta e reta possível.

O DPS de entrada como solução única. Classe I na entrada e nada mais deixa a eletrônica fina exposta ao surto residual e a tudo que se induz dentro da própria instalação. Escalonamento existe por necessidade física, e não por catálogo de fabricante.

O DPS morto no quadro. A maioria dos DPS degrada a cada atuação e tem indicador de fim de vida — a janelinha que muda de cor. Sem inspeção periódica, o dispositivo esgotado permanece no quadro fazendo figuração, e a instalação segue formalmente protegida e realmente exposta. A verificação entra na rotina de inspeção visual de quadros elétricos.

O aterramento ruim embaixo de tudo. O DPS desvia o surto para o sistema de aterramento; sistema de aterramento comprometido devolve o problema. Proteção interna pressupõe a base que o artigo sobre aterramento e proteção de pessoas e o artigo sobre equipotencialização e BEP descrevem.

E a porta esquecida: proteger energia e ignorar dados. O surto entra pela linha que não tem DPS — antena, telefonia, rede entre prédios. A proteção se pensa por edificação, cobrindo todas as linhas que cruzam a fronteira.

Conclusão

SPDA externo e proteção interna respondem a perguntas diferentes. O primeiro: a estrutura e as pessoas sobrevivem à descarga direta? O segundo: a instalação e os equipamentos sobrevivem ao surto — venha ele do céu, da rede ou da indução?

Laudo completo avalia as duas respostas. Prédio protegido com tomada desprotegida é meia proteção, e o prejuízo mora justamente na metade descoberta.

O raio escolhe o caminho, sempre o mais fácil. O projeto decide se esse caminho passa pelo seu servidor.
