Equipotencialização e BEP: o elo esquecido do projeto

O choque veio do chuveiro, mas o problema estava na tubulação. Casos assim aparecem com frequência em vistoria: a instalação tem aterramento, a medição da malha dá valor bom, e mesmo assim alguém sente formigamento ao tocar duas coisas metálicas ao mesmo tempo. O diagnóstico quase sempre passa pelo mesmo lugar — equipotencialização mal feita, ou não feita.

É o componente menos compreendido do sistema de aterramento. A malha todo mundo conhece; o DR virou palavra de vendedor de material; a equipotencialização segue invisível, pois não tem produto na prateleira com esse nome. Tem, mas, uma função que nenhum outro componente cumpre.

Choque é diferença, não valor

Uma pessoa não toma choque por estar em contato com um potencial alto. Toma choque quando o corpo vira ponte entre dois potenciais diferentes. Pássaro na linha de transmissão está a milhares de volts e não sente nada, pois os dois pés estão no mesmo potencial.

Essa é a chave para entender a equipotencialização. Se todas as massas metálicas ao alcance de uma pessoa — carcaças de equipamentos, tubulações, estruturas, esquadrias aterradas — estiverem amarradas ao mesmo potencial, a diferença entre elas é zero, e zero de diferença é zero de corrente pelo corpo. Mesmo durante uma falta, enquanto a proteção não atua, o conjunto sobe de potencial junto. Quem estiver dentro dele fica como o pássaro na linha.

Por isso resistência de malha baixa não substitui equipotencialização. A malha define o comportamento do sistema em relação à terra remota; a equipotencialização define as diferenças de potencial dentro da instalação — e é dentro da instalação que as pessoas estão. Já argumentei em aterramento: proteger pessoas, não só equipamentos que aterramento é sistema; a equipotencialização é a parte do sistema que trabalha diretamente na tensão de toque.

O BEP e a hierarquia das ligações

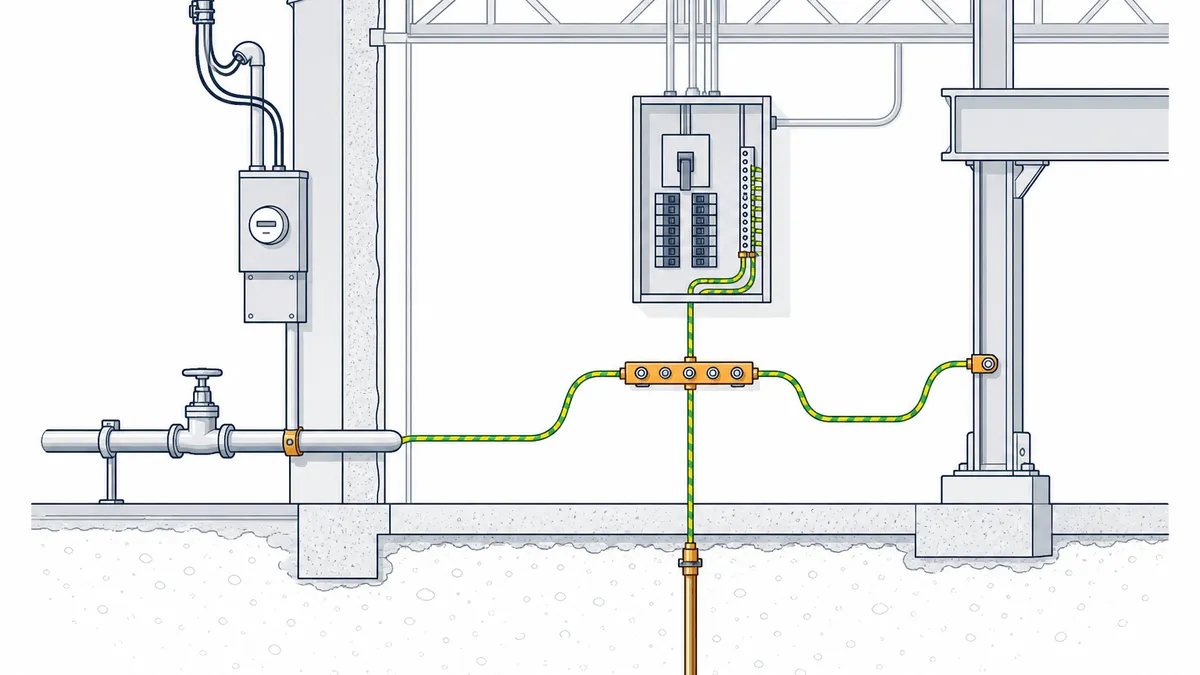

A NBR 5410 organiza isso em torno de um ponto físico: o barramento de equipotencialização principal, o BEP, tipicamente instalado junto à entrada da edificação. Nele se reúnem o condutor de aterramento vindo do eletrodo, os condutores de proteção da instalação, e os condutores de equipotencialização que amarram as partes metálicas que entram na edificação — tubulações, estruturas, blindagens.

A lógica: tudo que é metálico e entra no prédio pode importar potencial de fora ou exportar potencial de dentro. Amarrado ao BEP, entra na equipotencialização geral e deixa de ser caminho independente.

Abaixo da principal existe a equipotencialização suplementar, aplicada onde o risco é maior — ambientes de banho são o exemplo clássico, com pessoas molhadas, descalças e cercadas de metal. Ali as massas e elementos condutores locais se amarram entre si, encurtando qualquer diferença de potencial que a equipotencialização principal não elimine a tempo.

E há a face de SPDA: durante uma descarga atmosférica, as diferenças de potencial dentro da edificação sobem violentamente em microssegundos. A equipotencialização — direta ou através de DPS, para os condutores vivos — é o que impede centelhamento entre partes metálicas e a destruição de equipamento. Volto a esse ponto em DPS e SPDA: por que para-raios não protege seu equipamento.

O que a vistoria verifica

Equipotencialização se verifica com os olhos e com o microohmímetro, nessa ordem.

Inspeção: o BEP existe? É acessível, identificado, com conexões íntegras? As tubulações metálicas que entram na edificação estão efetivamente ligadas a ele? A ligação sobreviveu às reformas — pois reforma hidráulica que troca trecho metálico por plástico interrompe continuidade sem ninguém registrar?

Continuidade: mede-se a resistência das ligações equipotenciais, com critério de aceitação em fração de ohm por conexão. Valor alto numa ligação denuncia conexão frouxa, corrosão ou emenda improvisada.

Seções: os condutores de equipotencialização têm dimensionamento mínimo definido em norma, e vistoria encontra com frequência o fio fino demais, herdado de uma época em que “qualquer fio verde serve”.

Erros que aparecem em campo

O terra “limpo” isolado. Alguém convenceu o setor de TI de que equipamento sensível precisa de um aterramento próprio, separado do resto, com haste exclusiva. O resultado é o oposto da proteção: duas referências de potencial distintas na mesma sala, com equipamentos interligados por cabos de dados. Na primeira falta ou surto, a diferença entre os dois “terras” circula justamente pela eletrônica que se queria proteger. Equipamento sensível se protege com equipotencialização melhor, nunca com isolamento do sistema.

O mastro de antena solto. Estrutura metálica no ponto mais alto do prédio, conectada a nada. Em dia de tempestade, é um convite com endereço.

A tubulação de gás fora do conjunto. Por receio mal orientado, deixa-se a tubulação metálica de gás sem ligação equipotencial — quando a norma trata justamente de incluí-la de forma adequada, pois tubulação flutuando em potencial diferente do entorno é risco de centelhamento onde menos se quer centelha.

A emenda de conveniência. Equipotencialização feita com terminal de pressão sobre pintura, abraçadeira sobre tubo oxidado, fio enrolado sem terminal. A conexão existe na foto; eletricamente, não.

Conclusão

Equipotencialização não aparece na conta de ninguém, não tem display, não acende led. Trabalha em silêncio igualando potenciais — e a segurança que ela entrega só se percebe quando falta.

No projeto, é o BEP e as ligações que convergem para ele. No laudo, é continuidade medida e conexão inspecionada. Na prática, é a diferença entre a falta que passa despercebida e o formigamento no chuveiro.

Potencial igual não machuca ninguém. O trabalho todo é mantê-lo igual.
