Esquemas de aterramento TN, TT e IT sem mistério

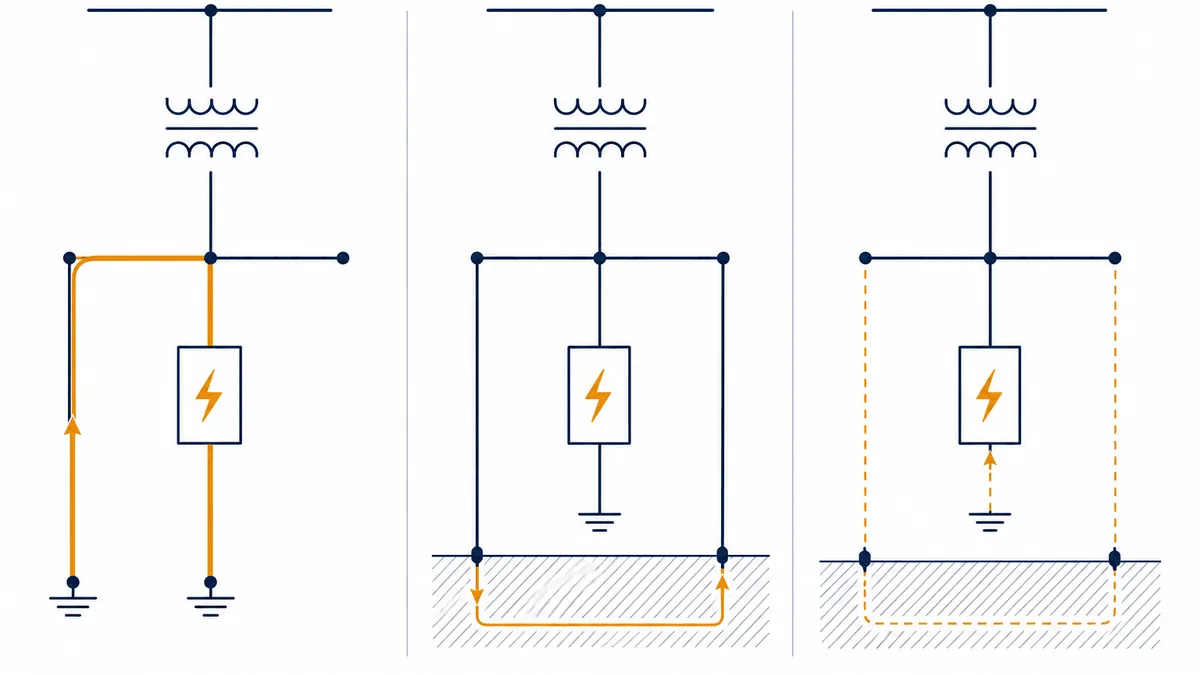

Três diagramas lado a lado dos esquemas TN, TT e IT, mostrando o percurso da corrente de primeira falta em cada configuração.

Duas ou três letras no memorial do projeto definem como a instalação inteira se comporta no momento mais crítico da sua vida: a falta. TN-S, TT, IT — a notação parece burocracia de norma, mas cada combinação de letras descreve uma filosofia diferente de proteção, com consequências diretas sobre que dispositivo desliga a falta, em quanto tempo, e o que acontece se um único condutor se romper.

Engenheiro júnior decora as siglas para a prova e esquece o que elas implicam. Este artigo é a versão para lembrar.

Decifrando o código

A notação da NBR 5410 — herdada da IEC 60364 — usa duas posições.

A primeira letra descreve a relação da fonte com a terra. T: um ponto da alimentação, normalmente o neutro do transformador, está diretamente aterrado. I: a fonte está isolada da terra, ou aterrada através de impedância elevada.

A segunda letra descreve a relação das massas com a terra. T: as massas têm eletrodo de aterramento próprio, independente da fonte. N: as massas se conectam ao ponto aterrado da fonte, através de condutor que percorre a instalação.

No esquema TN, letras adicionais dizem como neutro e proteção viajam: TN-S, com neutro e condutor de proteção separados do início ao fim; TN-C, com as duas funções combinadas num único condutor, o PEN; TN-C-S, combinado num trecho e separado dali em diante — o arranjo mais comum na prática brasileira, com o PEN chegando da rede e a separação acontecendo na entrada.

O que cada esquema implica

No TN, a corrente de falta fase-massa retorna por condutor metálico até a fonte. O percurso é de baixa impedância, a corrente de falta é alta — ordem de curto-circuito —, e quem desliga é a proteção de sobrecorrente: o disjuntor. A exigência central do projeto é garantir impedância de percurso baixa o suficiente para o disjuntor atuar no tempo que a norma exige. Por isso, num TN, laudo bom mede continuidade e impedância de percurso, como comentei em critérios de aceitação de malha de terra — a resistência da malha, sozinha, não conta a história.

No TT, a corrente de falta precisa atravessar o solo: desce pelo eletrodo das massas, viaja pela terra, sobe pelo eletrodo da fonte. Dois eletrodos em série limitam a corrente a valores baixos demais para sensibilizar disjuntor em tempo seguro. A consequência prática é direta: TT depende de DR. O critério normativo amarra a resistência do eletrodo das massas à sensibilidade do DR, de modo que a tensão de falta fique abaixo do limite de segurança. É o esquema típico de instalações alimentadas em baixa tensão pela rede pública com eletrodo local próprio.

No IT, a primeira falta à massa não encontra caminho de retorno — a fonte está isolada. A corrente de primeira falta é mínima, a instalação continua operando, e um supervisor de isolamento acusa o problema para a manutenção corrigir antes que uma segunda falta, essa sim perigosa, se estabeleça. Continuidade de serviço é o motivo de existir do IT: centros cirúrgicos e processos industriais críticos pagam o preço da supervisão permanente em troca de não desligar na primeira falha.

O perigo particular do PEN

O TN-C merece um parágrafo de respeito. O condutor PEN acumula duas funções — retorno de neutro e proteção — e isso cria a vulnerabilidade mais séria do esquema: o rompimento.

Neutro interrompido em circuito com cargas já é problema. PEN interrompido é problema de outra categoria: as massas conectadas ao PEN a jusante da interrupção ficam ligadas, através das próprias cargas, ao potencial de fase. A carcaça do equipamento energiza sem falta nenhuma, sem disparo de proteção nenhum, esperando o toque. Por isso a norma cerca o TN-C de restrições — seção mínima do PEN, proibição de seccionamento, proibição em certos usos — e por isso a separação em TN-C-S, uma vez feita, não se desfaz adiante.

Em vistoria de instalação antiga, o estado do PEN e das suas conexões é ponto de atenção prioritário. Conexão de PEN frouxa na entrada é bomba armada.

O que isso muda na prática de laudo e projeto

Identificar o esquema real é o primeiro passo de qualquer avaliação — e “real” é a palavra, pois a instalação envelhece por reformas que nem sempre respeitaram o projeto. Encontra-se TT com eletrodo das massas interligado ao neutro por uma gambiarra de década passada, virando um TN de fato, sem que a proteção tenha sido pensada para isso. Encontra-se TN-C-S com o PE e o neutro religados adiante da separação, anulando a razão de ser do S.

Misturar esquemas sem projeto é o erro estrutural mais comum. Cada esquema pressupõe um tipo de proteção; a mistura herda as fraquezas dos dois e as garantias de nenhum.

E a escolha de esquema, em projeto novo, é decisão de engenharia com nome e sobrenome: depende da continuidade de serviço exigida, da rede disponível, do nível de manutenção que a instalação terá. Esquema não se copia do projeto anterior — se escolhe.

Conclusão

TN confia no disjuntor e exige percurso metálico impecável. TT confia no DR e exige eletrodo dentro do critério. IT confia na supervisão e exige manutenção madura. Três filosofias, três conjuntos de exigências, três formas diferentes de um laudo verificar segurança.

As letras são pequenas. O que elas decidem, não.
