SPDA por dentro: captação, descidas e aterramento como sistema

O nome popular atrapalha. “Para-raios” sugere um objeto — a ponta metálica no alto do prédio — e alimenta a ideia de que a proteção mora ali. Mora no conjunto. A ponta captora sem descida íntegra é enfeite; a descida sem aterramento é caminho para lugar nenhum; e os três juntos, sem equipotencialização, protegem a estrutura enquanto criam risco novo dentro dela.

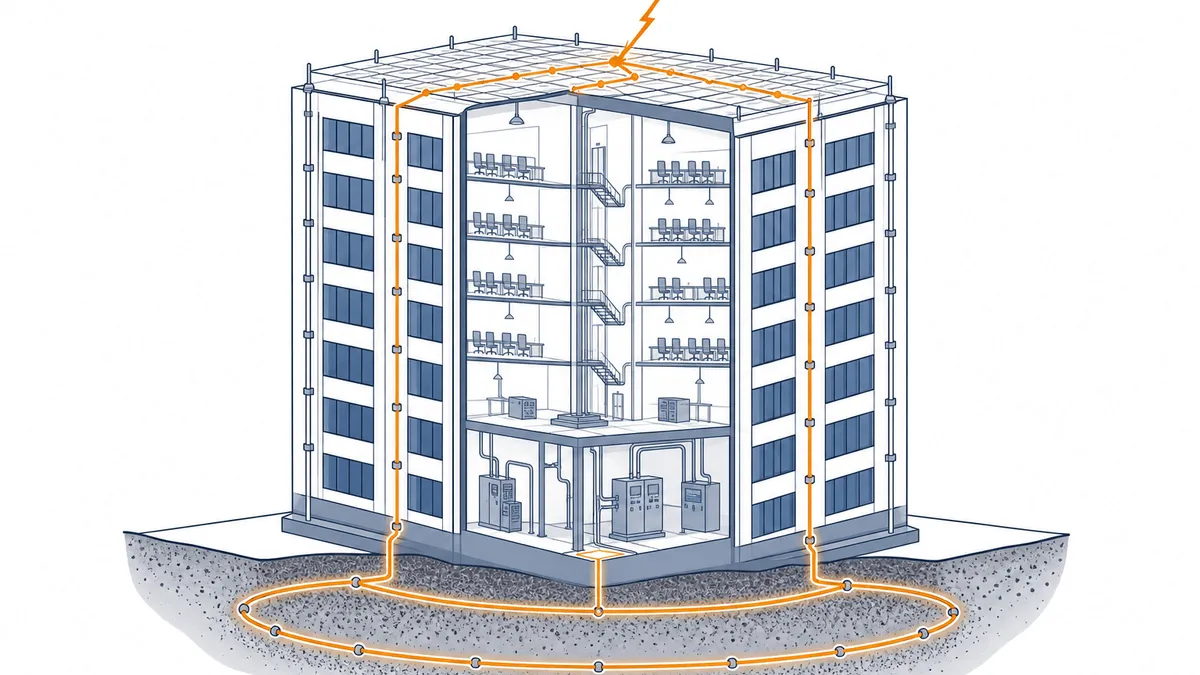

O nome técnico diz melhor: Sistema de Proteção contra Descargas Atmosféricas. Sistema. A NBR 5419 o organiza em subsistemas encadeados, e a falha de qualquer elo compromete a corrente inteira — literalmente, pois estamos falando de conduzir dezenas de milhares de amperes até o solo sem machucar ninguém no percurso.

Antes do detalhe, um desfazimento de mito: SPDA não impede o raio de cair, nem atrai raio que cairia longe. Ele oferece à descarga, quando ela vier, um caminho de baixa impedância que não passa pela estrutura, pelas pessoas e — com a proteção interna adequada — pelos equipamentos.

Subsistema de captação

É a parte que recebe a descarga. Pode ser o captor tipo Franklin — a haste clássica —, pode ser uma malha de condutores sobre a cobertura, no arranjo conhecido como gaiola de Faraday, e pode ser a combinação dos dois. Elementos metálicos da própria construção, quando atendem a requisitos de seção e continuidade, também trabalham como captores naturais.

O dimensionamento da captação responde a uma pergunta geométrica: que pontos da estrutura uma descarga consegue atingir? O modelo da esfera rolante responde imaginando uma esfera de raio definido pelo nível de proteção rolando sobre a edificação — onde a esfera toca, pode cair raio, e ali precisa haver captor. Quanto mais rigoroso o nível de proteção exigido pela análise de risco, menor a esfera, mais densa a captação.

Um alerta de mercado: dispositivos captores que prometem “raio de proteção ampliado” por emissão antecipada de ionização não encontram respaldo no modelo da norma brasileira. Projeto sério dimensiona pela geometria que a NBR 5419 reconhece.

Subsistema de descida

Recebida a descarga, a corrente precisa descer — e como ela desce importa. As descidas se distribuem ao redor do perímetro, com espaçamento definido pelo nível de proteção, justamente para dividir a corrente em parcelas menores. Corrente dividida significa menos aquecimento por condutor, menor queda de tensão ao longo de cada descida e campos magnéticos menores dentro da edificação.

O traçado pede o caminho mais curto e mais reto possível. Curva fechada em condutor de descida é convite a centelhamento, pois a corrente de descarga, com sua taxa de variação brutal, gera sobretensões em qualquer laço de indutância. Estruturas metálicas da edificação — pilares com armadura contínua, fachadas metálicas — podem servir de descidas naturais, quando a continuidade elétrica é garantida e comprovada.

Cada descida leva, em regra, uma caixa de inspeção próxima ao solo: o ponto onde a manutenção mede continuidade sem escalar o prédio.

Subsistema de aterramento

No solo, a corrente precisa se dispersar. O arranjo preferencial em edificações é o eletrodo em anel — condutor enterrado circundando a construção —, interligado às descidas e à infraestrutura de aterramento da instalação elétrica. A integração importa: aterramento de SPDA isolado do aterramento elétrico geral cria diferenças de potencial entre sistemas no exato momento em que tudo deveria subir junto. O raciocínio é o mesmo da equipotencialização que tratei em equipotencialização e BEP, levado ao caso extremo.

Sobre o valor de resistência: a referência histórica de 10 Ω circula desde as edições antigas da norma, mas o comportamento em impulso depende mais da geometria do eletrodo e da equipotencialização do que do número medido em baixa frequência — e o critério exato cabe conferir na edição vigente da NBR 5419, não na edição mais antiga que eventualmente esteja à mão. Como se mede, e com que cuidados, está em como se mede resistência de aterramento.

Onde cada subsistema falha

Captação: corrosão de captores e conexões expostas ao tempo, elementos novos na cobertura — antenas, equipamentos de climatização, painéis — instalados depois do projeto e fora da zona de proteção.

Descidas: o elo favorito das reformas. Fachada refeita, condutor de descida interrompido ou emendado sem critério, conexão escondida atrás do revestimento novo. A descida continua visível nas extremidades e morta no meio.

Aterramento: conexões enterradas que corroem em silêncio e interligações desfeitas por obras de infraestrutura. O anel não se vê; a caixa de inspeção e a medição periódica existem por isso.

E a falha de sistema, mais sutil: cada subsistema íntegro, mas partes metálicas da edificação fora da equipotencialização, ou proteção interna inexistente. A descarga desce pelo caminho projetado e, ainda assim, o centelhamento lateral ou o surto induzido encontram a estrutura e os equipamentos — tema de DPS e SPDA: por que para-raios não protege seu equipamento.

Conclusão

SPDA se projeta como sistema, se constrói como sistema e se inspeciona como sistema — o roteiro completo de inspeção está em inspeção de SPDA: o que um laudo verifica, item a item. A haste no topo é a parte visível de uma corrente que só funciona inteira.

Raio não negocia com enfeite.
