Acompanhamento de obra elétrica: conferir projeto × execução antes do gesso fechar

Toda instalação elétrica tem duas versões: a do projeto e a que foi executada. No dia da inauguração, as duas parecem idênticas — tomadas nos lugares, luzes acendendo, quadro etiquetado. As diferenças moram onde ninguém vê: dentro do forro, atrás do drywall, sob o contrapiso. E elas se revelam nos anos seguintes, uma a uma, na forma de disjuntor que desarma, circuito que não aparece em diagrama nenhum, e da pergunta que assombra toda manutenção — “por onde passa esse cabo?”.

O acompanhamento de obra existe para fechar a distância entre as duas versões enquanto fechar é barato. A janela é curta e literal: depois que o gesso fecha, cada conferência vira demolição.

Por que a obra deriva do projeto

Não por má-fé, na maioria das vezes. A obra é um ambiente de decisões rápidas: a viga que não estava no modelo obriga um desvio de eletroduto; o fornecedor entregou outra marca de disjuntor; a equipe de hidráulica passou primeiro e ocupou o shaft; o cliente pediu mais tomadas na sala que virou copa. Cada decisão é pequena, local e razoável — e cada uma altera premissas do projeto sem que ninguém recalcule nada.

O desvio de percurso que alongou o alimentador mexeu com a queda de tensão e com o percurso de falta, as contas do dimensionamento de condutores. O circuito extra enfiado no eletroduto “que ainda cabia” derrubou a capacidade de todos por agrupamento. A troca do disjuntor especificado pelo similar de outra curva mudou a coordenação. O ponto adicional pendurado no circuito mais próximo desequilibrou a divisão pensada em projeto. Nenhuma dessas mudanças aparece a olho nu na instalação pronta; todas aparecem na conta.

Acompanhar obra é interceptar essa deriva em tempo real — validar o desvio aceitável, recalcular o que precisa, vetar o inaceitável antes de virar concreto.

O que se confere, e quando

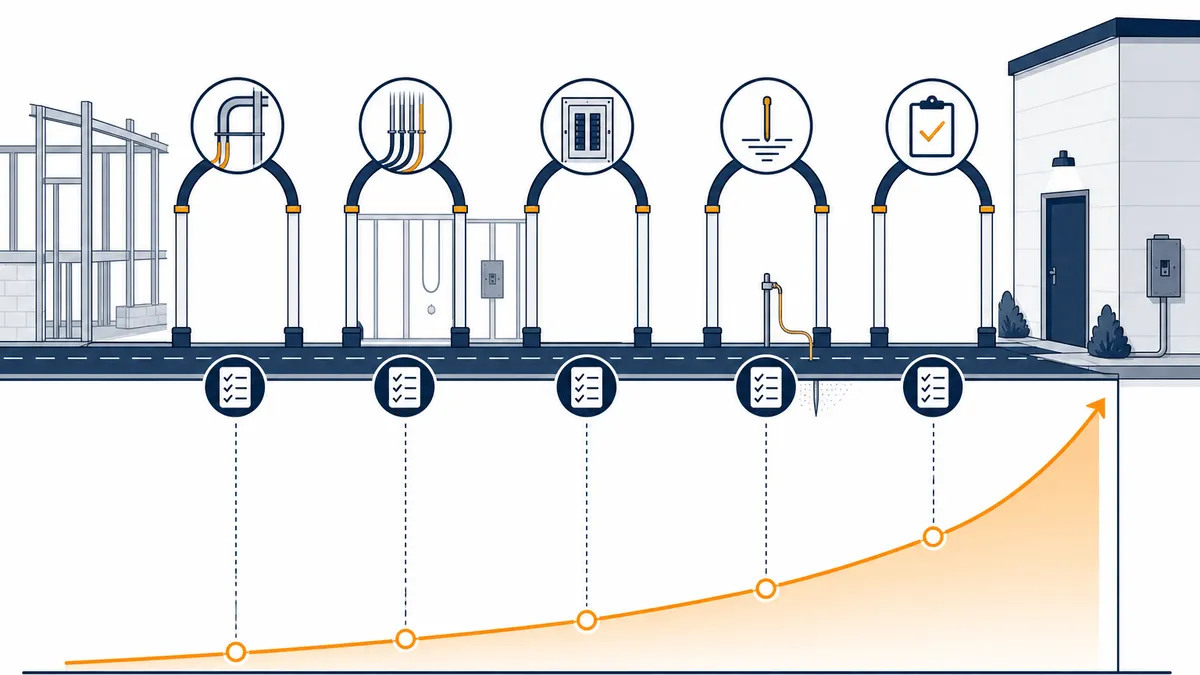

O acompanhamento eficaz se organiza pelos momentos em que a instalação ainda está nua, e cada etapa tem sua lista.

Na infraestrutura — eletrodutos, caixas, bandejas antes de qualquer fechamento: percursos conforme o projeto, taxas de ocupação respeitadas, segregação entre elétrica e sinais, caixas de passagem onde o projeto as pôs e acessíveis, continuidade e fixação das bandejas. É a etapa mais barata de corrigir e a mais cara de ignorar: eletroduto esmagado dentro da laje é para sempre.

Na enfiação e ligações: seções de cabo conforme especificado — a conferência que pega a “equivalência” oferecida pelo fornecedor —, cores e identificação do padrão do projeto, condutor de proteção presente em todos os circuitos, emendas apenas em caixas e nunca dentro de eletroduto, torque nas conexões de quadro. Aqui também nasce a rastreabilidade da instalação: circuito executado, circuito identificado.

Nos quadros: conformidade com o diagrama — cada disjuntor, sua especificação e sua etiqueta —, DR e DPS onde o projeto determina, na lógica de proteção que percorre DPS e SPDA, barramentos e organização interna no nível que a futura inspeção visual de quadros espera encontrar.

No sistema de aterramento, antes do aterro: eletrodo, conexões enterradas e equipotencializações conferidos e fotografados enquanto visíveis — o BEP e suas ligações da equipotencialização e BEP são exatamente o tipo de item que só se verifica barato uma vez na vida da edificação.

No comissionamento, os ensaios que transformam a entrega em fato medido: continuidade dos condutores de proteção, resistência de isolação da instalação nova, medição do aterramento fundando a linha de base de tendência e linha de base, teste funcional de cada DR, sequência de fases, conferência de carga por circuito.

O produto: a instalação e o seu retrato fiel

O acompanhamento entrega duas coisas, e a segunda vale tanto quanto a primeira.

A instalação conforme — ou com desvios conhecidos, avaliados e aceitos por quem tinha competência para aceitar. Desvio documentado com análise é decisão de engenharia; desvio descoberto dez anos depois é passivo.

E o as-built: o projeto atualizado para refletir o que de fato foi executado, com cada mudança incorporada. É ele que alimenta o diagrama unifilar do prontuário de instalações elétricas, é sobre ele que toda a manutenção futura vai planejar bloqueios, e é ele que a próxima reforma vai consultar antes de furar parede. Obra sem as-built entrega uma instalação e um mapa de outra — e a diferença entre os dois vira risco distribuído pelos anos seguintes.

Registro fotográfico datado de tudo que será enterrado ou fechado completa o pacote: a memória visual da instalação invisível.

Erros comuns

Contratar acompanhamento no fim. O engenheiro chamado para “dar uma olhada e assinar” com o forro fechado só pode atestar o que vê — e o que importa já está atrás do gesso.

Confundir acompanhamento com fiscalização de presença. Valor não é o número de visitas; é a visita na fase certa com a lista certa. Cinco conferências nos cinco portões valem mais que vinte cafés na obra.

Aceitar “equivalente” sem análise. A equivalência de catálogo raramente cobre curva de disparo, capacidade de interrupção e coordenação.

Deixar o as-built para depois. Depois da entrega, a memória dos desvios evapora em semanas. As-built se constrói durante, anotação por anotação.

Pular o comissionamento medido. A instalação que “ligou e funcionou” não comprovou proteção nenhuma — funcionamento é o critério mais fraco de aceitação que existe em elétrica.

Conclusão

Obra elétrica deriva do projeto por gravidade natural; o acompanhamento é o que mantém a deriva sob decisão de engenharia. Conferir na fase certa custa visitas e listas; conferir depois custa demolição — e não conferir custa uma instalação desconhecida pelos próximos trinta anos.

A parede fecha uma vez. O que ficou lá dentro, a manutenção herda para sempre — junto com quem assinou.
