Dimensionamento de condutores: os três critérios que precisam fechar juntos

“Qual a bitola para 30 ampères?” A pergunta chega assim, curta, esperando resposta de tabela — e a resposta de tabela é a origem de boa parte dos problemas que a vistoria encontra depois. Dimensionar condutor não é uma consulta; é uma verificação múltipla, em que a mesma seção precisa ser aprovada por critérios independentes, e vale a maior seção que qualquer um deles exigir. A NBR 5410 estrutura essa verificação, e a lógica dela é o que separa projeto de palpite.

São três verificações principais — capacidade de condução, queda de tensão, atuação da proteção em curto — cercadas por condições de contorno que mudam tudo: instalação, agrupamento, temperatura.

Critério um: o condutor aguenta a corrente?

A capacidade de condução de corrente responde à pergunta térmica: em regime contínuo, o calor gerado pela corrente precisa se dissipar sem que a isolação ultrapasse sua temperatura de trabalho. Isolação tem classe térmica; ultrapassá-la de forma persistente é envelhecer o condutor em ritmo acelerado — a mesma física que descrevi para máquinas no transformador a seco.

O ponto que o palpite ignora: a capacidade de um mesmo cabo não é um número, é uma família de números. Depende da maneira de instalar — o cabo embutido em parede dissipa pior que o mesmo cabo em bandeja ventilada —, da quantidade de circuitos agrupados no mesmo eletroduto ou bandeja, pois vizinhos aquecem vizinhos, e da temperatura ambiente do percurso. Os fatores de correção por agrupamento e temperatura derrubam a capacidade nominal de forma que surpreende quem nunca fez a conta: circuitos amontoados num eletroduto generoso podem perder metade da capacidade individual.

Resultado prático: o “cabo de 30 ampères” não existe. Existe o cabo que, naquele percurso, com aqueles vizinhos, naquela temperatura, conduz 30 ampères com folga térmica.

Critério dois: a tensão chega inteira do outro lado?

Condutor tem resistência; corrente sobre resistência derruba tensão ao longo do caminho. O equipamento na ponta recebe menos do que a fonte enviou — e equipamento subalimentado sofre: motor que perde conjugado e aquece na partida, iluminação que oscila, eletrônica que reinicia.

A norma limita a queda de tensão acumulada da origem ao ponto de utilização a percentuais definidos por tipo de instalação e de circuito. Nos percursos curtos de uma residência, o critério térmico costuma mandar; nos percursos longos — o galpão, o poste distante, a bomba no fundo do terreno —, a queda de tensão assume o comando e exige seção maior do que a térmica pediria. É o critério que transforma distância em cobre.

A verificação é aritmética simples com corrente, comprimento e seção — e é a mais negligenciada das três, pois nada explode quando ela falha. A instalação apenas funciona mal para sempre, com a causa enterrada na parede.

Critério três: o curto desliga a tempo?

O terceiro critério olha para o pior dia da vida do circuito. Durante um curto-circuito, o condutor precisa suportar a energia que o atravessa até a proteção desligar — e a proteção precisa enxergar corrente suficiente para desligar rápido.

Do lado do cabo, a verificação de suportabilidade: a energia que a proteção deixa passar não pode levar o condutor além da temperatura limite de curto da isolação. Proteção lenta com cabo fino é condutor que vira fusível.

Do lado da proteção, a verificação que conecta este artigo à série de aterramento: a impedância total do percurso de falta — ida pela fase, volta pelo condutor de proteção — precisa ser baixa o suficiente para a corrente de falta acionar o desligamento no tempo que a norma exige. É o mecanismo de segurança que descrevi em aterramento protege pessoas e que o esquema da instalação condiciona, como mostrei nos esquemas de aterramento TN, TT e IT. Circuito comprido demais para a proteção escolhida falha essa conta silenciosamente: o curto na ponta gera corrente insuficiente, o disjuntor demora, e a proteção de pessoas vira promessa.

O condutor de proteção, aliás, se dimensiona junto — pela tabela de seções mínimas ou pelo mesmo critério de energia — e o neutro tem regras próprias, com atenção especial onde harmônicas circulam: cargas eletrônicas trifásicas somam harmônicas de terceira ordem justamente no neutro, que pode carregar mais corrente que as fases — e o critério de majoração adotado para cargas não lineares se confirma caso a caso, no projeto.

Quem manda é o mais exigente

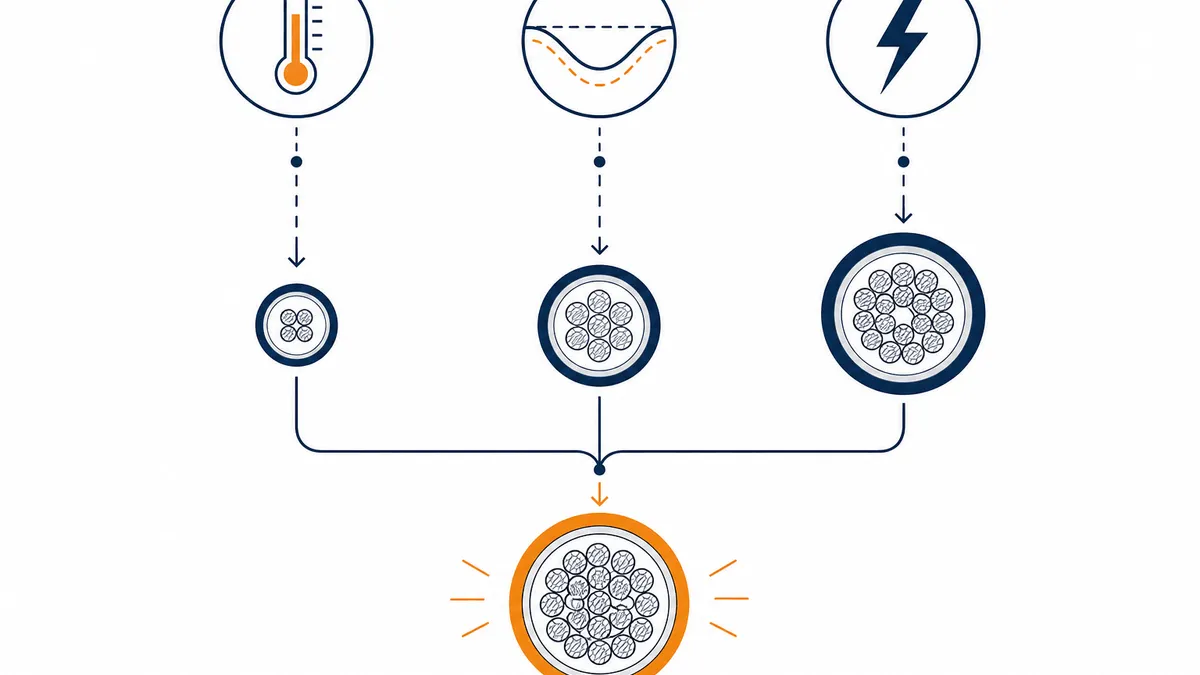

O método completo roda os três critérios e adota a maior seção resultante — mais a seção mínima normativa por tipo de circuito, que existe como piso absoluto. Cada percurso tem seu crivo dominante: o circuito curto e agrupado decide no térmico; o alimentador longo, na queda de tensão; o circuito de proteção apertada, no curto.

E o dimensionamento conversa com o resto do projeto: a escolha do disjuntor, a divisão de circuitos, o percurso físico dos eletrodutos. Mudou o percurso na obra — o desvio que alongou o alimentador, o eletroduto extra enfiado na mesma passagem —, mudaram as premissas dos três critérios. É exatamente o tipo de desvio silencioso que o acompanhamento de obra elétrica existe para pegar.

Erros comuns

Dimensionar pela tabela de capacidade e parar. Um critério de três; os outros dois falham calados.

Ignorar agrupamento. O eletroduto que “ainda cabe mais um circuito” derruba a capacidade de todos os que já estavam lá.

Copiar seção de projeto anterior. Percurso diferente, agrupamento diferente, premissas diferentes — a seção certa de lá é o chute de cá.

Aumentar o disjuntor porque “desarma à toa”. O desarme frequente é sintoma de circuito subdimensionado ou de defeito; disjuntor maior sobre o cabo antigo remove a proteção e mantém a causa. É a gambiarra mais perigosa do repertório nacional.

Esquecer o percurso de falta. O circuito que atende térmica e queda de tensão, mas cujo comprimento deixou a proteção cega para o curto na extremidade.

Conclusão

Dimensionar condutores é rodar três tribunais independentes e aceitar a sentença mais dura — térmica, queda de tensão, curto-circuito —, com as condições reais de instalação como premissa. A tabela participa; quem decide é a verificação completa.

O cabo certo custa a diferença de alguns metros de cobre. O errado cobra em aquecimento, funcionamento ruim ou proteção que não protege — e apresenta a conta no pior momento, que é como contas elétricas preferem chegar.
