Nunca desconecte o terra de uma instalação energizada

Existe um gesto aparentemente inofensivo que já matou gente experiente: soltar um conector de aterramento para “medir a malha separada”. O fio é verde, a instalação está funcionando normal, o alicate está na mão. Parece manutenção de rotina. É uma das situações de maior risco em todo o trabalho com aterramento — e a mais traiçoeira, pois nada nela avisa.

A regra é curta e não tem asterisco: terra de instalação energizada não se desconecta. Este artigo existe para explicar o porquê, já que regra sem porquê dura até o primeiro dia de pressa.

O condutor “morto” que carrega corrente

A intuição diz que o condutor de aterramento está a zero volt e sem corrente. A intuição está errada nos dois pontos.

Em qualquer instalação real circula corrente pelo sistema de aterramento. Correntes de fuga dos equipamentos — filtros de linha, inversores de frequência, fontes chaveadas, tudo isso drena continuamente alguns miliamperes ou mais para o terra. Desequilíbrios do sistema encontram caminhos de retorno pela malha. Em instalações maiores, a soma dessas parcelas chega a valores de ampere.

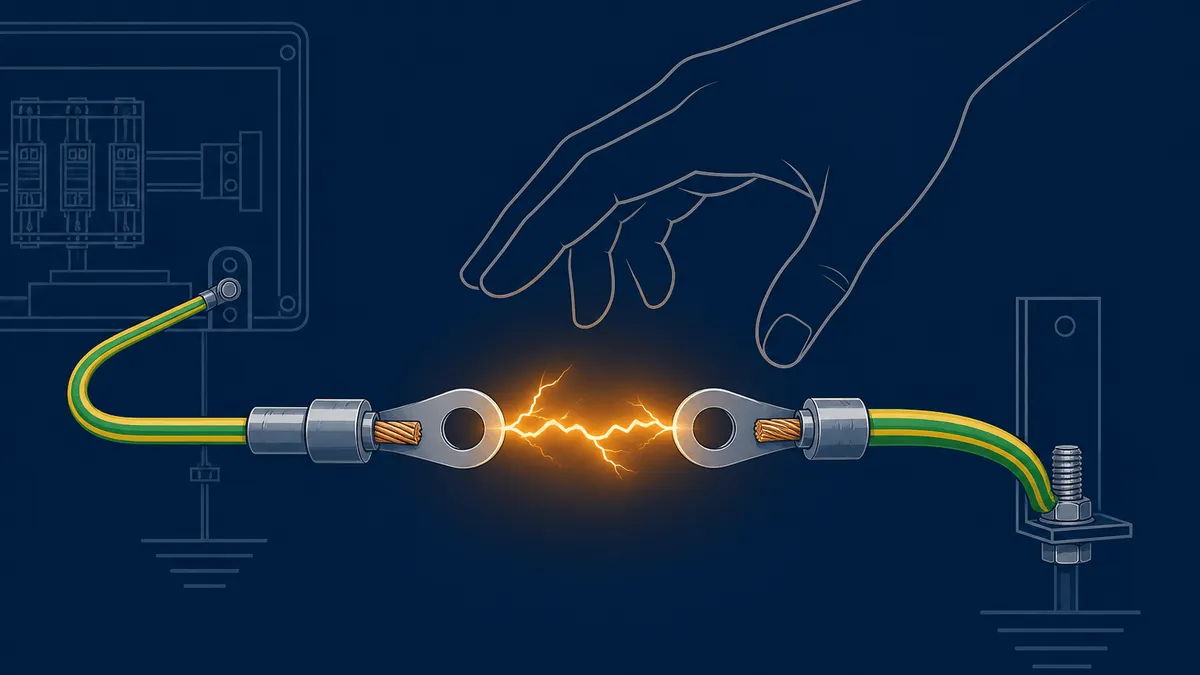

Enquanto o condutor está conectado, essa corrente flui em baixa impedância e ninguém percebe. No instante em que o conector abre, a corrente procura outro caminho — e a tensão entre as duas pontas abertas sobe até encontrar um. Se a mão de alguém estiver segurando as duas partes, o caminho é o corpo. A física do arranjo transforma quem mede em condutor de interligação.

O segundo problema é o que acontece com a instalação enquanto o terra está aberto. Toda a proteção contra contato indireto que descrevi em aterramento: proteger pessoas, não só equipamentos depende daquele condutor. Com ele aberto, uma falta fase-massa em qualquer equipamento do trecho deixa de sensibilizar a proteção — e a carcaça fica energizada, esperando o primeiro toque. A janela de exposição dura o tempo da medição. Faltas não marcam hora.

E há o cenário extremo: descarga atmosférica ou falta na rede da concessionária durante a janela aberta. A corrente que a malha existia para escoar chega e não encontra o caminho projetado. Quem estiver no ponto de abertura está no pior lugar possível. Por isso a regra operacional que acompanha todo trabalho de medição: tempestade se formando, atividade suspensa, sem negociação.

Como medir sem desconectar

A necessidade que motiva o gesto é legítima: caracterizar a malha sem a influência do que está interligado a ela. As soluções seguras existem.

O alicate terrômetro resolve boa parte dos casos. Ele mede a resistência de laço abraçando o condutor, sem interromper nada — adequado para verificar hastes e descidas dentro de sistemas multiaterrados, justamente o cenário comum em instalações de porte. Tem limites de aplicação, pois pressupõe um laço de retorno pelo restante do sistema, mas dentro deles entrega diagnóstico sem abrir circuito.

A medição do conjunto interligado, pelo método da queda de potencial (como se mede resistência de aterramento), é legítima e útil: caracteriza o sistema como ele opera de fato. Para acompanhamento de tendência (critérios de aceitação de malha de terra), consistência de método vale mais do que isolar a malha.

E quando a caracterização isolada for tecnicamente indispensável, ela vira serviço programado: janela de desligamento, instalação desenergizada, bloqueio e etiquetagem aplicados conforme NR-10, ausência de tensão testada. Desenergizar para desconectar não é excesso de zelo — é a única forma de fazer o ensaio sem apostar.

Antes de qualquer abertura, mesmo em instalação desligada, mede-se a corrente no condutor com alicate amperímetro. Corrente presente onde não deveria haver é informação de diagnóstico e de segurança ao mesmo tempo.

Variações do mesmo erro

Abrir a caixa de inspeção do SPDA e soltar a descida para medir, com o prédio operando. Mesmo mecanismo, agravado pela função do condutor: é o caminho da descarga atmosférica.

Desfazer a ligação neutro-terra da entrada para “ver se o terra está bom”. Em esquemas com neutro aterrado, essa conexão participa do retorno de corrente do sistema. Abri-la energizada combina choque, sobretensão nas cargas e perda de referência da instalação inteira.

Confiar na cor do fio. Verde não é sinônimo de morto. Todo condutor se trata como energizado até o teste provar o contrário — princípio básico da NR-10 que vale dobrado para condutores de proteção, pois neles ninguém espera tensão.

Delegar a medição a quem não conhece o risco. O gesto perigoso parece simples, e é exatamente por parecer simples que acaba nas mãos de quem não foi treinado para reconhecê-lo. Trabalho em sistema de aterramento é trabalho elétrico, com autorização, treinamento e procedimento — não tarefa de apoio.

Conclusão

O risco de desconectar terra energizado não é visível, não é intuitivo e não perdoa. A corrente que circula ali é invisível até o circuito abrir; a proteção que se perde não avisa que se perdeu.

Medição de aterramento boa se faz com o sistema fechado ou com a instalação desligada. Terceira opção não há.

Quem oferece atalho está oferecendo o risco junto. Recuse os dois.
