Como se mede resistência de aterramento: queda de potencial na prática

Todo laudo de aterramento carrega um número. Esse número vai para a seguradora, para a concessionária, para o auditor — e ninguém desses viu a medição acontecer. A confiança inteira do documento repousa sobre o método. Se a medição foi feita com as estacas no lugar errado, o número está errado, o laudo está errado, e a instalação segue com um problema que o papel diz não existir.

O método de referência para medir resistência de aterramento é o da queda de potencial. Simples de descrever, cheio de armadilhas na execução.

Como o método funciona

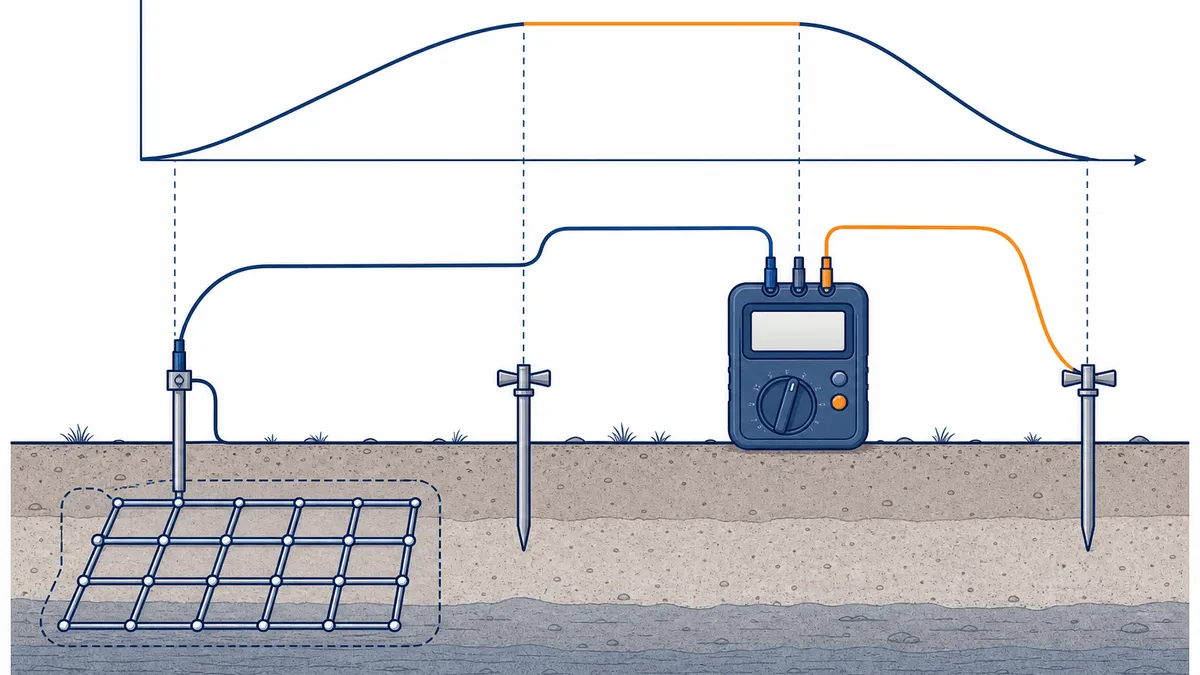

O terrômetro injeta uma corrente conhecida entre o eletrodo sob ensaio — a malha, ou a haste — e um eletrodo auxiliar de corrente, cravado a uma boa distância. Essa corrente, circulando pelo solo, cria um perfil de potencial na superfície. Um terceiro eletrodo, o de potencial, mede a tensão em pontos intermediários entre os dois. Resistência é tensão sobre corrente: o aparelho faz a conta e entrega o valor.

O problema está no “ponto intermediário”. Perto da malha, o potencial varia rápido. Perto do eletrodo de corrente, idem. Entre as duas zonas de influência existe — ou deveria existir — um patamar, uma região onde o potencial quase não muda com a posição da estaca. O valor lido nesse patamar é a resistência verdadeira do eletrodo.

Daí a regra dos 62%: para solo razoavelmente homogêneo, o patamar cai em torno de 61,8% da distância entre a malha e o eletrodo de corrente. Crava-se a estaca de potencial ali, medem-se alguns pontos ao redor — tipicamente uns metros antes e depois — e verifica-se se as leituras estabilizam. Leituras próximas entre si confirmam o patamar. Leituras que continuam subindo denunciam que as zonas de influência se sobrepuseram: o eletrodo de corrente está perto demais, e a medição inteira precisa ser refeita com mais distância.

Quanta distância? Depende do tamanho do eletrodo sob ensaio. Uma haste isolada pede dezenas de metros; uma malha de subestação pede distâncias varias vezes maiores que a maior dimensão da própria malha. É necessário analisar caso a caso. Malha grande com terreno curto é o dilema clássico em área urbana, e há técnicas de compensação para isso — assunto de projeto, não de rotina.

A prática que sustenta o número

Método certo com execução ruim ainda produz número ruim. A rotina de medição madura inclui o que não aparece na fórmula.

Instrumento verificado antes do uso: bateria, teste interno, certificado de calibração dentro da validade. Terrômetro descalibrado gera laudo de ficção.

Condição do solo registrada. Resistividade varia com umidade, e muito. Medir três dias depois da chuva e comparar com uma medição de estiagem é comparar instalações diferentes. O registro de condição climática acompanha o resultado justamente para a comparação futura valer alguma coisa — e para o histórico de tendência, que discuto em critérios de aceitação de malha de terra, fazer sentido.

Traçado das estacas documentado. Direção, distâncias, pontos medidos. A próxima medição, no ano seguinte, deve repetir o arranjo — senão a variação observada pode ser do arranjo, não da malha.

E uma regra sem exceção: tempestade se aproximando, medição suspensa. Eletrodo de aterramento em dia de descarga atmosférica é o último lugar do mundo para se estar conectado.

Onde as medições erram

O erro mais comum já apareceu: eletrodo de corrente perto demais, patamar inexistente, valor subestimado. O laudo sai com 4 Ω onde a malha tem 15.

O segundo: medir a malha sem saber o que está conectado a ela. Numa instalação em operação, a malha costuma estar interligada a neutro, blindagens, estruturas, outras malhas. O terrômetro enxerga o paralelo de tudo — um valor real do sistema, mas que não caracteriza a malha isoladamente. Para caracterizar a malha, seria preciso desconectá-la. E aqui mora um risco que merece artigo próprio: desconectar terra de instalação energizada pode matar, e a regra é uma só — não fazer (nunca desconecte o terra de uma instalação energizada). Em instalação viva, trabalha-se com o valor do conjunto, com medições por alicate terrômetro em pontos específicos do anel, ou programa-se a medição para janela de desligamento.

O terceiro: estaca de potencial sobre interferência. Tubulação metálica enterrada, malha vizinha, cabo de blindagem — qualquer metal no caminho distorce o perfil de potencial. Por isso a leitura em múltiplos pontos: o patamar falso raramente sobrevive a três leituras vizinhas.

O quarto: número sem contexto. 8 Ω medido, aprovado, próximo. Aprovado em relação a quê? Ao projeto? À exigência da concessionária? Ao valor do ano passado? Medição sem critério de aceitação é coleta de dado, e laudo não é coleta de dado.

Conclusão

A medição de resistência de aterramento é um ensaio de física aplicada com meia dúzia de modos de dar errado silenciosamente. O patamar confirma o método; o registro de condições sustenta a comparação; o critério de aceitação transforma número em conclusão.

Quando um laudo diz “resistência de aterramento: 6,2 Ω”, a pergunta certa do contratante é como se chegou nesse valor. Quem mediu direito responde em dois minutos, pois a resposta já está no relatório.

Quem não mediu direito também responde rápido. O problema é o que responde.
